プリアンプ・イコライザーアンプ完成

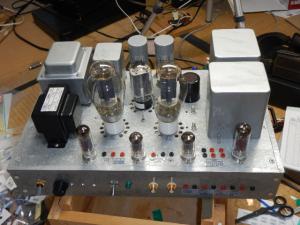

 今迄取りくんできましたプリアンプ、プリアンプ完成後急遽作成した外部イコライザーアンプ、色々いきさつが有りましたが、完成しました。

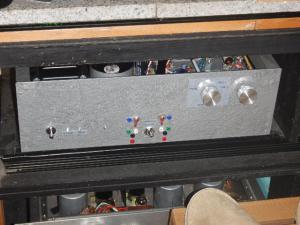

外部イコライザーです。


 外部イコライザーアンプの電源をプリアンプ電源兼用としました。
パイロットランプは内部イコライザーと外部イコライザー用に分けました。

内部イコライザー、赤がヒーター、青がB電源


外部イコライザー、オレンジがヒーター、緑がB電源

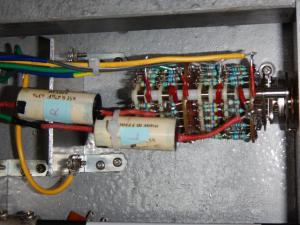

 外部イコライザー電源をプリアンプより取り出した為、プリアンプ内部に外部イコライザー電源配線を張り巡らしました。その為かプリアンプ本体にノイズが発生しました。

 ノイズの原因を特定する為に、一度プリアンプを元に戻し確認しようとしましたが、手間暇が掛かるので配線を分離する方法で再度組み替えました。

 ヒーター配線は12.6Vの為影響は少ないかなと思っていましたが、電流が多いので結果的に電力としてはB電源より大きいと判断し、ヒーター配線とB電源配線を分けました。B電源はシャーシ内部、ヒーター配線はシャーシ上部に配線しました。結果はとしてノイズは消えました。ボリューム全開で真空管の残留ノイズのみとなりました。

 内部イコライザー初段真空管はフィリップスの12AX7で真空管残留ノイズが多めでしたので、RCAの12AX7に交換した所大幅にノイズは下がりました。

 プリアンプ、外部イコライザー共満足のいく結果となりました。

 皆様のお陰で完成する事が出来ました。

 今からは、アンプの事は考えず音楽を楽しみたいと思います。
