[改造]DV-696AVの電源ケーブルを交換してみた[してやんよ]

このエントリーをはてなブックマークに追加
2008年06月27日

前回の日記の続きです.
前回はスピーカーのセッティングの見直しでしたが今回は,電源ケーブルです.
ここの皆さんの話とかを聞いていてもやはり電源周りは大事なようなので,気になっていました.
(とはいえ,これやったのちょっと前のことだったりしますがwやっと日記に書いた)

しかし,パイオニアDV-696AVは,普通には電源ケーブル交換できない(インレットない)ので,改造しないといけません.ケーブル自作しか道がないというw
というか,はぢめての自作でこれはちょっと無謀か?と思いつつやってみましたよ.自作デビューですよ.

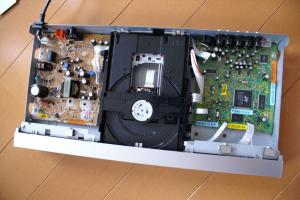

インレットはないですが,ふたを開けてみると,このとおり,

基板直付けではなく,ちゃんとコネクターついてます.
寸法とかたちから調べてみると,どうもJSTのこれの3極のやつのようです.

ということで,なんとか作れそうなんで,材料をそろえました.
電源ケーブルは,このコミュニティでも評判の良い,オヤイデのPA-23ではなくて,2芯で良いのでPA-22を使いました.プラグは,明工社のME2573を使ってみました.松下のでも良かったんですがなんとなくこっちにw

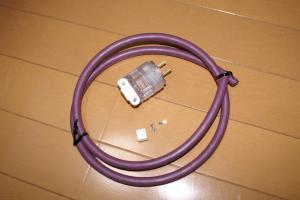

材料です.

ちなみに,JSTのコネクターと,圧着端子は千石でバラで買えます.

さて,加工です.
PA-22は,思ったより加工楽ですね.外の被覆は,結構適当にカッターで切っても中の絶縁部分が切れにくいものなんで,芯まで傷がつくことはなさそうです.(とはいえ,カッターは引いたりしちゃダメですがw)

プラグですが,うちは3穴のコンセントつけてないので,アースの端子を取り外します.(ケーブルより先に壁コン変えなさいと言われそうですがw)
アースの端子は,プラグを分解しないとはずせません.

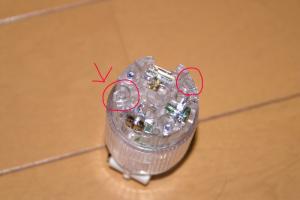

この写真の赤い丸の部分2箇所でふたがとまってます.矢印の小さいほう付近にマイナスドライバーを入れて軽くひねるとふたが取れます.

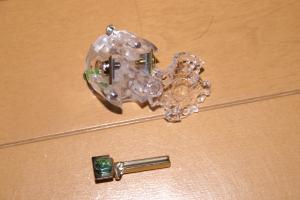

このとおり.

ふたをはめるときは,普通に手でやったのでは無理です.
ので,プラグを組み立てるようにねじで締めてやると簡単にはまってくれます.


コネクター側は,圧着しないといけません.ただ,PA-22が太すぎるんで,
この圧着端子の規格に合ってないようですw(叱られそうw)
もったいないけど,ちょっと線を何本か切って細くして圧着しました.

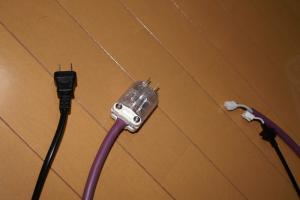

とりあえず,こんな感じで,元のケーブルと比較.

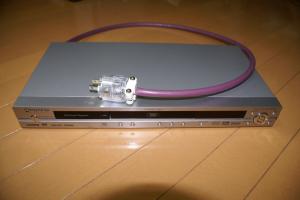

そして,完成.

安いプレイヤーになんか太いケーブルがw


そして,聴いてみました.

うおーーー.
なんか,全然違う.
話には聞いていましたが,やっぱり電源ケーブルってかなり変わるんですね.
ボーカルの出方がまず全然違って,はっきり聴ける感じです.
今までぐちゃっとなっていた演奏も,ちゃんと分かれて聴ける感じです.
音の細かさも,スピード感も全然違うんですね.
このプレイヤーでもここまで変わるとは・・・恐るべし.

うーん,自作はまっちゃいそうですw

ちなみに,内緒でやってますw
ラック裏の配線は見えないから.

次回の日記→

←前回の日記

レス一覧

  1. 今晩は、DOIchanさん。

    器用ですね。 ちなみにこのタイプのケ-ブルは、圧着端子付きの
    ユニットでパイオニア専用でヤオフクで出てました。
    私もDV600AV用で換え様かなと思ったので、覚えています。

    最も自分で出来るにこしたことは無いですけど。

    PS きょうアイソレ-ション・レギュレ-タ-を開けて内蔵の壁コンを確認しました。合いそうな壁コンを探して交換予定です。

    by 音楽大好中年 at2008-06-28 00:00

  2. こんばんは。

    おお~っ!!!
    チャレンジャーですね~!

    見事成功、おめでとうございます。

    自分で作って、音出しした時は、格別ですよね~。
    それだけでいい音に聞こえてしまいます。

    もちろんDOIchan!様の場合は、気分的にではなく、実際によくなってると思います。
    でもそれに苦労の分が上乗せされて、さらに満足感「大」ですね!

    bySGDDS at2008-06-28 00:10

  3. おおーっチャレンジャーですね。
    電源ケーブルって一番音に効くポイントなので素晴らしさがわかっていただけたと思います。
    こうやってどんどん深みにはまっていく・・・

    byMac_cel at2008-06-28 00:40

  4. おお,やりましたね.
    いきなり自作ですか?
    千石って秋葉まで行ったのですか?

    うちは,壁コンが2Pだったんで,最初は2Pのタップ買ってたんですが,我慢できなくなり,壁コンを交換しました.資格があれば誰でもできますよ:-)

    byぷらじい at2008-06-28 08:00

  5. みなさま,レスありがとうございます.

    音楽大好中年さん>
    調べてもあまり交換している例が載ってなかったんで(1箇所ありましたが部品とかの詳細の情報は無し)自力でやったんですが,オークションで出している人いるんですね.最近の機種でもコネクター同じみたいですね.

    SGDDSさん>
    そうですね,気分的なものも大きいかもしれません.
    「よくなるに違いない」という思いもあるので,そういうのもあるかもw
    なかなか楽しいです.

    Mac_celさん>
    いまさら,一番大事なところに手を出してみました.やってよかったです.
    うーん,とりあえず,このケーブルかなり良いみたいなんで,しばらくこれでいいにしますよw
    いろいろ試してみたいような気もしますが,電線病こわいw

    ぷらさん>
    まえに仕事で都内に出たときについでに秋葉よりました.なので交通費はあまりかかっていないというw
    資格,持ってないです.まえから取りたいとは思ってたんですが(壁コンのためにじゃないですよw),なんかのついでに電気屋さんに頼んじゃっても良いかなとも思います.

    byDOIchan! at2008-06-28 11:41

  6. こんばんは。
    これで娘フロやランカちゃん聞いてるんですね。
    昨夜のキラッ!にはやられましたw
    このDVDPってゴールドムンドも使ってる機種ですよね。
    向こうよりまともな改造してると思います。
    あそこはぼったくりすぎw

    byエフ at2008-06-28 22:01

  7. 改造、お疲れ様でした。m(__)m
    この機種ベースで改造を施してみると面白そうだなぁ・・・とは思ってたんですが、電源ケーブルでかなりの違いが現れたみたいですね。(^^♪

    ムンドの価格設定の話は横に置いておいても、ムンドがこの機種をベースに選んだ・・・というのは、それなりの根拠があったことの証明になったかも。w

    ところで、まさにこのプラグ(ME2573)で電源タップの自作をしようと思ってたんで、アース端子の取り外し方法は、(ありがたく)パクらせて頂きます。m(__)m

    byさもえど at2008-06-28 22:54

  8. エフさん>
    もう,星間飛行聴きまくりですよ.気持ちよく聴けてます.
    キラッは,反則ですwそりゃあ鼻血出して倒れたりしますよw

    なんかムンドの話いろいろきいて,改造したくなったんです.うっかり壊しちゃったりしても安いものですしw
    あとは,筐体軽いのをなんとかしたいかなと.今のところ,ABAのMetal forceαを貼って振動抑えてます.これ結構効きますね.

    さもえどさん>
    やっぱり電源は大事なんだということが良く分かりました.

    パイオニアはこういう製品でも良いつくりなんでしょうね.何気にDVDの画質も悪くはないと思います.(今となってはあれですが...)

    アース端子の取り外しは,検索しても出てこなかったんで,載せておきました.

    byDOIchan! at2008-06-30 10:07

  9. なーるほど!

    こーゆう電源ケーブル付け替えも中々無いですねー。
    PA22も中々良いそうですねー。
    私は個人的に青紫っぽい色が好きな色でなかったので、カバーかぶせてしまいましたが・・・。

    ところで?
    細くて切る位なら、圧着棒端子などで細くしても良いかもしれませんねー。

    ウチにもこーゆう風に付け替えられるの無いか探してみよう・・・。

    by凛吏 at2008-06-30 12:23

  10. 凛吏さん>
    あまりこの手のケーブル交換は参考に出来る資料が見つからなかったです.ケーブル交換するような人はそもそも交換できる機種を買うでしょうしw
    BDレコーダーとかですらめがね端子ついてたりするんで,こういうの意外と少ないのかも?
    (レコーダーもそのうち電源ケーブル変えてみたいと思ってます)

    PA-22の方が色は好みですw
    PA-23とアース線以外は同じものだと思います.(ぢつは23も買ってある)

    圧着棒端子はちょっと試してみたいです.また秋葉いかないとコネクタ用の端子無いのと,試すたびにケーブルが微妙に短くなっていくのがあれですがw

    byDOIchan! at2008-06-30 18:05
