真空管アンプ作成中

このエントリーをはてなブックマークに追加
2010年01月31日

先日届いた2A3真空管アンプを組み立てています。
初めてのアンプ作りなので、期待半分・不安半分です。

まずは、部品の確認。
やはり見所は「真空管」ですね。

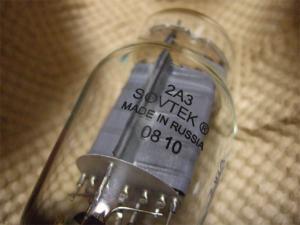

ちなみに、2A3はSOVTEC、6SN7はelectro-harmonixでした。両方ともロシア製。
それにしても美しい作りですね。白熱電球より重くて、高級感があります。

本体は、既にトランス類が組み込んであり、かなりの重量です。

作業としては抵抗やコンデンサ(ちょっと高級な物)をハンダ付けすることになります。

さて、作業開始ですが、

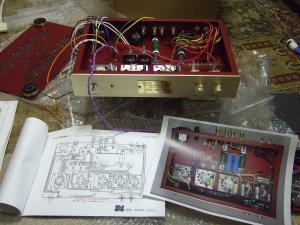

まずは取説とにらめっこ。実体配線図・お手本写真があり、至れり尽くせりです。

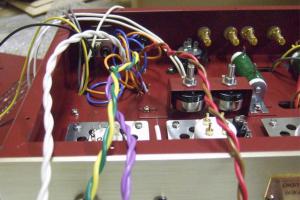

1日目は、取説をお手本に配線をヨリヨリして(単純作業だけど、お手本のように行かない…)
ACインレット周りを仮配線しました。


2日目(今日)にハンダ作業を開始。順番としては、
電源部→ヒーター部→入出力部
と順番に配線していくのですが、意外とスムーズに作業が進んでいます。

昔、プリント基板のラジオ工作に失敗したのですが、
サイズが大きめのパーツ相手に手配線をしているだけなので、楽に感じますね。(油断大敵!)

ただ、同軸ケーブル(←末端処理が必要)がある入出力部が難しく、
おまけにテフロン被覆のケーブルがヌルヌル滑って苦戦…


集中力も切れてきたので、今日はここまで。

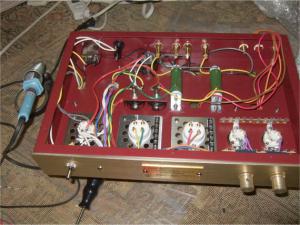

上級者さんから見れば醜い配線かもしれませんが、
今の所配線ミスなどもなく、一安心です。

あとは増幅部(真空管周り)の結線とパーツ組みで完成です!
焦らず、今週末の完成を目指して頑張ります。

次回の日記→

←前回の日記
