<S-040> センタースピーカー 回想編

このエントリーをはてなブックマークに追加
2013年08月14日

夏本番ですが、皆様いかがお過ごしでしょうか。
Stereo誌の自作スピーカー特集もあったことですし、この休みにスピーカー作りに精を出している方も多いのではと(勝手に)思っていますw


さて、実は、新型SPを製作中でして、
今回はそれについて書いていこうと思います。


時はさかのぼって、去年の夏(2012年8月)にセンタースピーカーを一台作製したことが、この作製記の序章になります。
-------------------

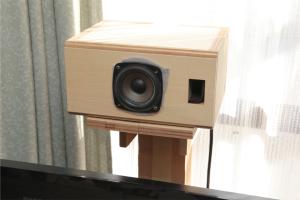

当時使用していたセンタースピーカーは
TangBandの TangBand W3-582SCを使用した簡易的なもの。


さすがにこれは貧弱だろう…ということで、

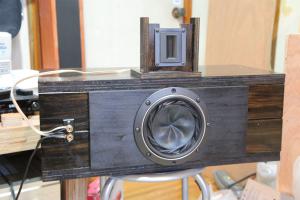

当時製作したのがこちら。<S-032>


この<S-032>は、FOSTEXのFT7RPと、FW168HRを使用した2wayでした。

高級ユニットらしい存在感のある音を聴かせてくれたのですが、
実は、この二つのユニットは「つながり」が悪いのです。

2wayスピーカーを作製したことのある方ならわかると思うのですが、
2wayの場合、「ツイーター再生帯域の下限」と「ウーハー再生帯域の上限」がマッチすることで、全帯域でフラットな特性を得ることができます。

しかし、ツイーターの「FT7RP」はリボン型のためか、
カタログスペック・聴感共に、5kHz前後からダラ下がりで、ウーハーの上限を高く設定する必要があるようです。

一方でウーハーの「FW168HR」は、カタログスペックこそ綺麗に伸びた高音域なのですが、
実測すると2kHzのところに大きな凸があり、実際に使えるのは1kHz以下といったところのようです。

高級ユニットを使い、見た目もGOODだった「S-032」でしたが、
音は微妙なものでしたorz

そうは言っても、綺麗に仕上げをしたために、簡単に捨てるわけにもいかず、
困った中で打ち出した、苦肉の策がこちら。

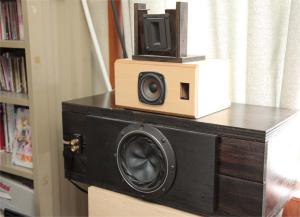

W3-582SC復活w

あれだけ貧弱といっていたTangBandユニットをミッドレンジとして復活させました。
首尾一貫など あったものではありません。

ちなみに、ネットワークは、こんな感じ。
ツイーター FOSTEX FT7RP:0.68μF(直列)
ミッドレンジ TangBand W3-582SC:9.5μF(直列)(高域カットなし、アッテネーター使用)
ウーハー FOSTEX FW168HR:2.0mH(直列)

ミッドレンジのおかげで、2wayの中抜け症状は改善され、
FW168HRの力強い低域も加わったことで、満足のいくセンタースピーカーとなったのでした。

----------------------------

そんなこんなで、一年近く使用していたのですが・・・

「ミッドレンジがW3-582SCって、ショボクないか?」
と悪魔が囁きだしたのです。


たしかに、TangBand W3-582SCはCP比の高い優秀なユニットなのですが、
FOSTEXの高級ユニットFW168HRと張り合えるだけの実力があるかというと、「否」だと思うのです。

実際に音の出方を見ると、W3-582SCからメインの音声がでている感じで、
「ミッドレンジのクオリティを上げてみたらどうなるだろう?」

こうして、今回の製作がスタートしてみたのです。

続く。

次回の日記→

←前回の日記

レス一覧

  1. こんばんは。

    能率的にも一番相性が良いのはMG130HR、MG100HRあたりなのでしょうが、生産完了している上、馬鹿高いですし、M100HR-Wあたりが無難な選択になりそうかと勝手に予測しています(笑)。
    FOSTEXのフルレンジはどれも高能率なので、システムを作る際は苦労していましたが、今は色んなユニットが出てますね。FE83ですら、FW208でやっとでしたし。。。

    …っということで、次回がとても気になります。

    byRICHEBOURG at2013-08-15 17:44

  2. 皆様、コメントありがとうございます。

    coiさん
    やはり3wayは統一感が欲しいですよね! デザインも一新しようと思っています。

    RICHEBOURGさん
    流石です! 見事に当たっ・・・、と次回をお楽しみに♪
    FE83とFW208の件、参考になります。今回も、FW168HRとTangBand W3-582SCでは、TangBandのほうにATTが必要でした。ウーハーって低歪なぶん、カタログ値以上に能率が低いのかもしれませんね。

    byカノン5D at2013-08-16 11:28
