Golden Strada #302 nano3(電源ケ-ブル)製作手順

このエントリーをはてなブックマークに追加
2009年03月25日

今回は、電源ケ-ブルの自作の手順を紹介させていただきます。
用意しましたのは、ケ-ブル G/S#302nano3(以前の#301の金のコロイド液プラス銀でその比率が
3対1でコロイド液の濃度を3倍に強化した電源ケ-ブル)
商品はGSC-32WJUP(1.8m¥52500)で販売されています。
ちなみに#301の完全純正仕様(部品が全く同じ)の自作電源ケ-ブルも作成し使っています。

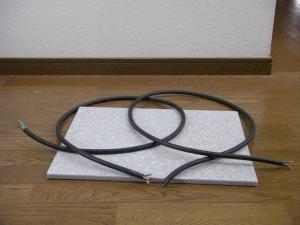

G/S#302nano3を3m用意し、2等分して1.5mで使います。

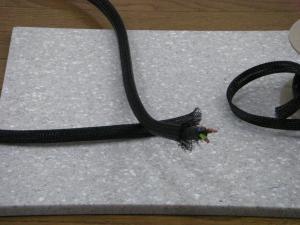

そしてメッシュのスリ-ブをかぶせます。
今回は、ACプラグ(PSE018HG)IECプラグ(PSE320HG)丸型端子・棒端子は、すべてAETの純正を使用しました。ただ純正使用が金メッキ使用なのですべて金メッキタイプの部品を使っています。  ICE側に熱チュ-ブで処理し棒端子を取り付けさらに棒端子を透明の熱チュ-ブで処理します。ちなみに棒端子の方向は全て取り付けに合わせて方向を出しています。

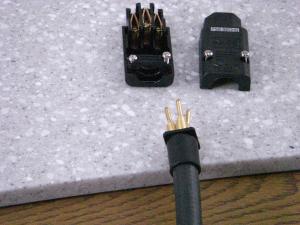

これをICEプラグに取り付ける前に取り付けゴムをつけています。
それからICEプラグに取り付けたところです。ここがミソです。なるべく電線にストレスが掛からないようにスム-ズ(この取り付け方によって音が変わってきます)に取り付けます。今度は、ACプラグ側です。熱チュ-ブで処理しケ-ブルのはがす長さとケ-ブル自体のはがす長さを決めます。(参考までに16mmと7mmです)それから丸型端子を取り付けます。これも何度も確認してそれぞれの方向をとって取り付けています。 取り付けは、写真に写ってませんけど圧着工具(¥2000~5000くらい)で取り付けます。端子に透明熱チュ-ブを処理して取り付け完了。 最後にACプラグを取り付けますが、ここがいつも緊張するところです。長さ・方向がちゃんとあってないとすんなりと取り付けられません。今回は、比較的スム-ズに出来ました。

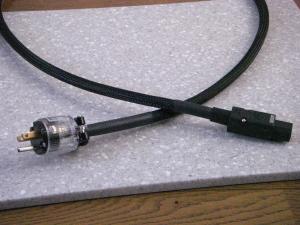

慣れると この丸型端子・棒端子は、本当に便利で確実です。 音のほうもこれらの部品を使った方が圧倒的にいいですね。  ただ端子類が結構高くつきます。失敗するとその端子は2度と使えませんから。  完成品がこれです。自画自賛になりますが出来上がりはほぼ完璧(95点くらい)です。

使った機材費(実売価格)
電源ケ-ブル (#302 1.5m ¥8000) ACプラグ  (PSE-018HG ¥2700)
ICEプラグ (PSE-320HG ¥2700)  丸型金具(¥1800) 棒金具(¥1800)
全て金メッキタイプで 合計¥17000でした。

ちなみにどうしてもこの音がいやな場合 ①ACプラグとICEプラグをロジウムメッキタイプのPSE-018HR/PSE-320HRに交換。②ACプラグとICEプラグを(ロジウム+金メッキ)のPSE-018GR/PSE-320GRに簡単に交換できます。
 最近AETの部品を使っているのはこういうことも簡単に出来るからです。
以上です。  電源ケ-ブルを自作されようと思っている方に参考になれば幸いです。

PS  このケ-ブルの試聴で面白かったのは、音だしして(アンプに使用)最初はただの美音系だったのが約20~30分すると(これは、前もって仕入れた情報から知っていたのですが)
金のコロイド液に銀の成分が20~30分でいきわたり音が激変しました。

今は、美音系+ナチュラル系でボ-カルなどにもってこいですね。いくらボリュ-ムを上げても刺激的な音は無縁です。 雑誌などの紹介どうりの音です。

ただ偶然なのか?? 音の定位が抜群です。私の持っている電源ケ-ブル(38本)の中でもナンバーワンです。 ボ-カルがど真ん中にビシーと完璧に定位してます。 本当に気持ちがいいくらいに。

次回の日記→

←前回の日記

レス一覧

  1. 音楽大好中年さん 今晩は

    圧着端子のカシメはどうやっているのですか?
    私は、蝋付け部をかしめると覚えているのですが、カシメ跡が見えないので気になっちゃいました

    金メッキ端子は、磁石に付かないタイプですよね
    lin linの使用している端子は、予算の点で、磁石に付く端子です
    (1個300円程度)

    スズメッキと悩みながら使用しています

    近頃メーカー製品の電源ケーブルが多くなってきた lin linでした

    bylin lin at2009-03-26 00:47

  2. こんにちは、linlinさん。

    さすがプロですね。
    実は、写真をとった後で(気が付いて)やり直しました。
    それと金メッキ端子は非磁性体のタイプです。
    スズメッキタイプは、音がもうひとつなので使わないようにしています。

    私もまだまだ自作が楽しいので当分は自作します。(金はありませんが時間がありますので)

    by 音楽大好中年 at2009-03-26 08:13
