<ヒジヤン流!アーシングメソッド>の巻

このエントリーをはてなブックマークに追加
2016年08月14日

バズケロ邸訪問で触発されたアーシングメソッドです。きちっと振動制御を行えば、大口径ウーファー+ホーンのJBLスピーカーでもクラシックを秀逸に鳴らす事が出来ることに感銘を受けました。

好きなオーディオです、感銘を受けたならばそのままやり過ごす手はありません。自宅でも応用したいと思いました。今回手を入れたのは機器の内部振動を外部へアーシングして、サウンドへの悪影響から逃れようと言うものです。

ところが、自宅ではその環境の違いからそのまま活用するわけにはいきません。そもそも、これまでの振動対策がまるで違うからです。

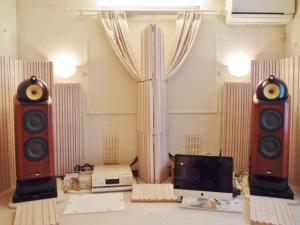

・大型スピーカー近くでの機器配置(スピーカーからの外部振動を受けやすい)
・ツーバイフォー工法の床面に直置きの機器配置(床面からの振動を受けやすい)

こんな環境下で、これまで実施してきた機器の置き方/インシュレーション方法はこのような構造です。

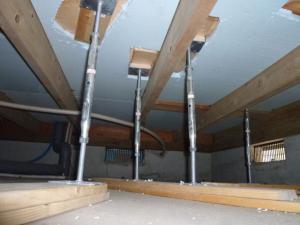

・床振動を機器が受けにくいように家の基礎に振動を逃がす、1点メカニカルアースの実施。
・機器は、床面からの振動を受け流しつつしなやかに受け止めるフローティング構造。(スパイク+耐震ゲル+くさび減衰)

考えてみると6年前に1点メカニカルアースを採用していました。その理論は考えていませんでしたが(笑)


この前提で、機器の内部振動を外部にアーシングする必要があるのです。機器を水平方向に動かすことにより力や振動を受け流していますので、どうやって内部振動を外部にアースしようかと頭を悩ませました。その結果、考えた構造がこれです。

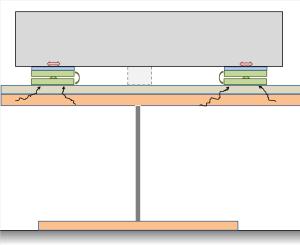

球を使ってアーシングする構造です。機能的には以下の2点となります。
1、球を介して可動する機器からの力や振動を基盤部へ伝達する。
2、球や基盤を機器に押し付けると共に、基盤が受ける力や振動を吸収する吸収部を設ける。

構造イメージをわかせた後は入手可能で安価な材料選択です。下記の方針で選びました。
1)速やかに力や振動を伝えるために、球と基盤は音速の早い金属材料とすること。
2)受けた力や振動を逆流させないために、球>基盤>吸収部と徐々に硬度を下げていくのが優位であること。
3)吸収部は球を機器に押し付け、かつしなやかに受け止めるために弾力があり減衰特性にも優れた素材であること。

そして出来上がったものはこんなものです。似たようなものをCDP下とAMP下に採用しています。

球は、音速が早く硬度が高く耐久性があり、入手可能だった「ステンレス球」と「クロム鋼球」

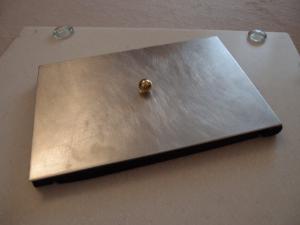

基盤部は、音速が早く硬度が低く耐久性がある「アルミ板」

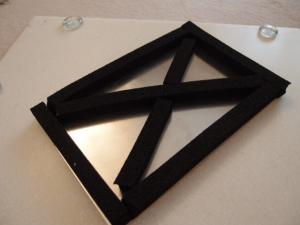

吸収部は、弾力があり減衰特性に優れたEPDMを発泡した「エプトシーラー」

これらをCDPとAMP下のスペース制約条件に合うように仕様決定しました。自作ですので、かかった費用は2000円/個程度です。

このシステムで内部振動を機器の内部に回りこむ前に、速やかに外部へ逃がそうというものですから設置場所が大事です。CDPは、CD回転ユニットの取り付け部へ、AMPはトランスの取り付け部へ球が接触するように配置しています。

さて本題の機器の内部振動を外部へアーシングした時の音への効果は「全域にわたるSNの向上」と言えますが、特筆すべきは、
『低域のSN比の向上』
です。機器の内部振動が音楽信号に付帯音をつけて、音をマスキングしていたことを実感します。電源やデジタル信号のノイズ抑制では、主に高域よりのSN向上を感じてきましたが、内部振動のアーシングは低域での効果が目立ちます。

幸田浩子/カリオンでは、弓で弾くコントラバスの音色の動きが明瞭になり、チェロとの対比や音楽的な絡み方をより強く感じられます。

Rim Banna/Mirrors Of My Soulでは、1曲目冒頭に入っている深く風圧を感じるような低音には、身をふるわせるような感動を味わいました。

以上、まだ本アーシングシステムを採用してまもないので語りきれないことはあるかと思いますが、確実な手ごたえがあります。ちょっとした創意工夫でどんどん進化するサウンド。これだからオーディオは楽しくて止められません。今回の取り組みを触発してくれたバズケロさんに感謝です。
