オーディオ電気工事の出水電器との打ち合わせ内容その2 自宅・音楽室

このエントリーをはてなブックマークに追加
2017年09月21日

マイ電柱(マイ柱)を建てる

これは出水電器さんが手がけたマイ柱例です。


実際に行って聴かせていただいたことがありましたので、外観から一瞬でオーディオ・ジャズ評論家で、ジャズ音楽プロデューサーの寺島靖国氏のお宅とわかりました。

電圧の安定、電源浄化、他の家庭らからのノイズを入れないetc

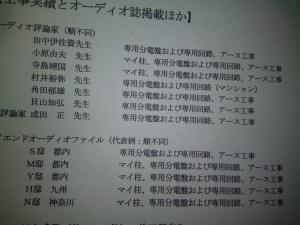

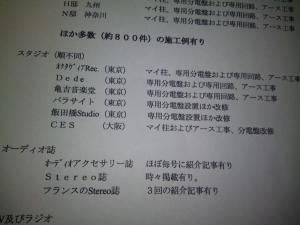

その他マイ柱、オーディオ専用配電を採用したオーディオ評論家、スタジオら


ウォール・ストリート・ジャーナル1面にも紹介には苦笑。

配電盤はオーディオ専用とその他家庭用電源を分けて2つにする

家庭用電器機器から逆流してくるノイズ対策と微細な電圧降下対策。

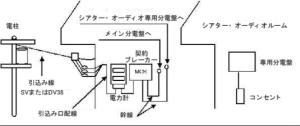

回路図はこんな風だそうです。

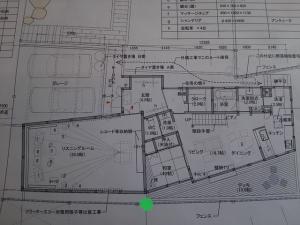

オーディオ用電柱(柱上トランス付)はこの緑の部分に建てる予定です。

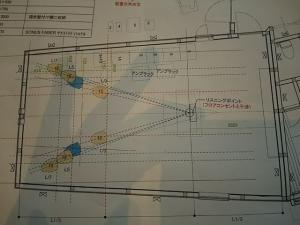

となると、このオーディオ機器設置案は却下して

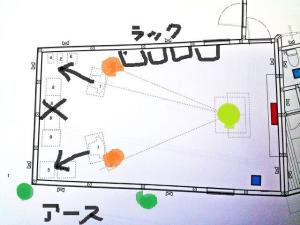

この赤部分にオーディオラックを並べた方がいいのではないかと思い始めています。


・一つには、マイ柱からのトランス~メーターから最短距離でオーディオですので、電圧降下も最小で、電磁波ノイズを拾いひくくなる。

・もう一つには、スピーカーから少なくとも壁、天井ら耳への一次反射部分については左右対称が確保されるというのがその理由です。

・後述のマイアースからも最短配線となって、アース線も電磁波らノイズを拾いひくくなる。

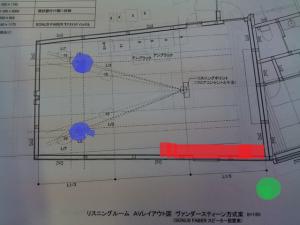

当初案では右のオーディオラックが一次反射部分にかかってしまいます。


他方、音楽室に母屋と共通の一般電源も引く予定です。


このコンセントに指定はありませんが、出水電器さんが分電盤はパナソニック製がいいとされたのと同様に、パナソニック製、それも病院で使われる医療用コンセントが値段も普通の割に嵌合しっかりでいいそうです。

PCら家電品も音楽室に入ります。
そのスイッチング電源ACアダプターらはノイズ発生源の点からはオーディオ専用コンセントに繋げたくないですよね。


「アース工事」

すでに緑部分の音楽室の外に行ったアース工事で大地アース抵抗10Ω未満(たぶん5Ω)は達成できています。



出水電器さんによると、これでも不十分だそうです。

2Ω、できれば出水電器さんが過去に達成できた最高値1Ω切りを目指したいそう。

後10本ないし20本のアース棒の増設になるそうです。

なお、地下10mに50本パイルを打つ際に、それだけの穴を掘ったのなら、そのときに一緒にアース棒を埋めたら良かったのにと。後の祭り・・・

このオーディオ専用アースは3Pコンセントのアース部分に行くわけですが、あるかないかで圧倒的にS/Nが下がり、音質上のメリットも費用対効果が大きな工事だそうです。

なお、出水電器の経験上から、アースはアース板よりアース棒の方が安く、効果は変わらないか、むしろアース棒多数の方がいいそうです。
これは意外でした。設置面積を稼げるアース板の方がいいと思っていましたから。
