レポートのUSBアイソレーター素子がローノイズ化してくれる理由

このエントリーをはてなブックマークに追加
2017年11月25日

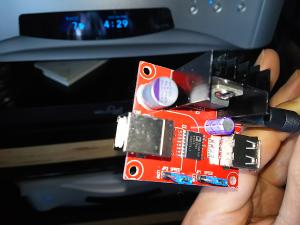

昨日、一昨日とレポートしたUSBアイソレーター。


昨日まではUSB電源のDC5Vの浄化についてでした。

今日は信号に乗った高周波ノイズらがどうしてカットされて浄化されるかだいたいわかりました。

詳しくは相当長い解説があるこのアイソレーターに搭載されたチップの公式サイトに委ねます。
http://www.analog.com/jp/analog-dialogue/articles/digital-isolators-in-medical-and-industrial-apps.html

注目はこのチップは人間の生き死にに関わる医療分野、莫大な経済価値も扱う産業分野でのUSBデータ伝送において伝送、認識ミスが許されない環境で開発されたもののようです。

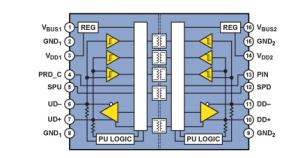

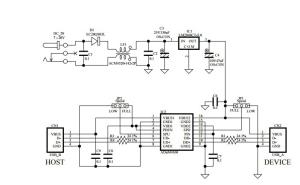

こちらが USBアイソレーターチップADuM4160の内部ブロックダイヤグラムです。

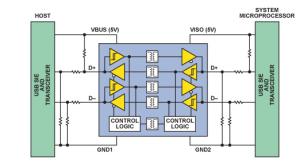

入り口と出口とではGNDをアイソレートされていること、すべての信号伝送回路にコイルマークのノイズカットトランス素子が挿入されていることがわかります。

動画での解説も教えてもらいました。
デジタル・アイソレータって何?
https://www.youtube.com/watch?v=eFJmzabfMQw

ADuM4160 / USBポート信号のアイソレータ
https://www.youtube.com/watch?v=32RPJ5okW5A

ESOTERIC Grandioso D1のように、USB-DAC内にこのようなアイソレーターが内蔵されていればいいのです。
そうでない場合にはPCからの信号以外のノイズはここでシャットアウトされて、データの伝送ミス、認識ミスがなくなる、オーディオでは音質がアップする可能性がある理由もわかりました。

次回の日記→

←前回の日記

レス一覧

  1. 平蔵さん、こんにちは。

    コンピュータの世界では0,1のデータが正確に送れればそれで良いのですが、オーディオではその0,1のアナログ信号波形が音質に影響するのでやっかいですね、
    ノイズを取ることは、そのアナログ信号波形を綺麗にするのに有効ですね。

    byミネルヴァ at2017-11-25 11:42

  2. ミネルヴァさん こんにちは。

    東芝で医療機器や放送機器、スーパーコンピューターのノイズ対策をされたイトケンこと伊藤健一さんの著作に、デジタル伝送でノイズが混じってしまった乳がんのマンモグラフィー写真の紹介がありました。

    ノイズによって、全体の解像度が落ち、黒い斑点ノイズが画像のあちこちに現れて、病巣の発見に影響する違いが認められました。

    電源からのノイズの回り込み、医療機器どおしを接続したときのアースループ、配線の取り回しなどを検証して治したそうです。

    これに類したことが音の世界でも現れているのだと読みました。

    by平蔵 at2017-11-25 12:01

  3. 平蔵さん、

    普通のオーディオルームではノイズの影響により、デジタル伝送で0,1を送り損ねることはまずありません。

    HDMIでは10Gbpsの速度で暗号化された映像と音声データを送っていますが、もし0,1を送り損ねると画像、音声が破綻しますが、普通はそうなりません。HDMIではEthernetのようなエラーによる再送はありません。

    ただし伝送過程で画質、音質の変化はありえます。これは0,1の信号のアナログ波形の乱れにより起こると思います。。

    byミネルヴァ at2017-11-25 12:43

  4. ミネルヴァさん こんばんは。

    長くなりますのでイトケンこと伊藤健一著作のアースとケーブル、アースと雑音あたりをお読みでなければ、目を通されることをおすすめします。

    イトケンシリーズは半分以上読みました。
    何百と読んだオーディオ技術誌の何万倍かオーディオにすら役立ちました。

    by平蔵 at2017-11-25 17:32
