コア対決 ヴィトロパームv.sファインメットv.sアモルファスv.sフェライト

このエントリーをはてなブックマークに追加
2019年06月15日

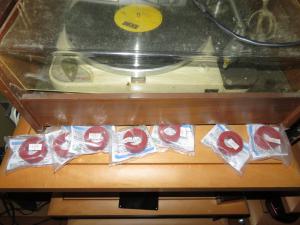

これは我が家で、電源引き込み線への投入を待つ大量のヴィトロパームコアです。

大元での電源高周波ノイズカットでオーディオ電灯線そのものをクリーン化する最後?の電源工事用部品です。

他にこれをやるのか、やれるのか、お金は足りるのか?
電源高調波抑制装置設備を依頼研究中です。


フェライト、ファインメット、アモルメット、アモルファスとトランスコアから、コモンモードチョークコアまで試した中で、聴感上も圧倒的なノイズカットを示したのがVitropermと感じました。

いや、やりすぎると静寂の極地と引き換えに精気が失われる副作用まで出る始末で、恐るべき性能なんです。

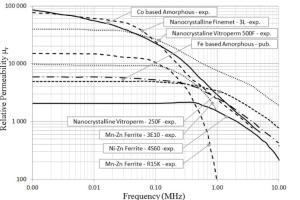

世界のコアを研究しておりましたら、聴感を裏付ける的確なグラフと測定を見つけました。

多用している話題のVitropermとFinemet、Amorphous、Ferriteのノイズカット性能を実測された方のレポートです。


出典

ヴィトロパームの広帯域ノイズカット性能が他を圧倒していますね。

デジタル信号のみならず、アースラインのケーブルにも多用。

おそらく、IsoTekらフィルター系ノイズカット製品の次世代モデルはこれになるでしょう。

それまでオーディオ用ノイズカットフィルターは買い控えか、ヴィトロパームで自作するか、お安くアモルファス程度が限度ではありますが、TDKラムダあたりで流しておくのも一方法と感じました。

PS
今日のオーディオ行事はビクターとYAMAHAの最新AV鑑賞会です

次回の日記→

←前回の日記

レス一覧

  1. 平蔵さん

    AV鑑賞の部屋ですが良い音が出そですね。
    それをサラウンドで使用するとは羨ましい。

    実際私もJVCのプロジェクターを導入予定でしたが、ピュアオーディオに投資してしまい、未だに購入出来ておりません。。

    グルマン邸で試聴したアンクが良い感じで響きをコントロールしておりましたので、何時になったらAVへ投資出来るのか・・

    それと別件で平蔵さん充てにメールをお送りしたのですが、
    ご覧になっていないですよね?

    ラムダの有効活用の件でご相談をしたかったので、時間がございましたら、ご教授ください。

    私もVitroperm導入してみようかしら・・・
    因みに何個入れたら程よい効果が感じられますか?

    byにゃんす at2019-06-15 04:39

  2. にゃんすさん おはようございます。コメントありがとうございます。

    別送にて返信させていただきました。

    田舎なものですから、立川シネマシティーや川崎チネチッタレベルの画質と音響を誇る映画館が皆無で悲しくなります。

    ゴジラなんか、上陸した幼体が鱗を落としながら大田区を動き回っていたのは、当地グランドシネマズ系ではまったくわからず、立川で見てわかりましたから(T_T)。

    地響きなどまったく鳴りませんから、ゴジラ空回りです(*^^*)

    ヴィトロパームは個数よりも、巻きつける配線の回数です。
    ブロ友さんや自分の研究からは3ターンないし4ターンが限度で、それ以上やると副作用が目立ち始めます。

    たくさん買ったのは、極太の電灯引き込み線をこのコアに巻きつけるのは困難なので、数で稼ぐ意味です。

    基本はワンケーブル、1個で足ります。

    by平蔵 at2019-06-15 04:52

  3. 平蔵さん

    このコアは型番が多くどれを購入して良いか分からないので、型番を教えていただけますか?
    因みに5,5sq電源に使用を考えております。

    お手薄ですが宜しくお願い致します。

    byにゃんす at2019-06-15 05:38

  4. 平蔵さん

    今メール確認いたしました。
    1か所、大本の電源に直列で接続した方が良いのですね。

    早速その様に組み上げます。

    ありがとうございました。

    結果を日記にいたします。

    byにゃんす at2019-06-15 05:43

  5. すいません。

    一番最初のレスはVitropermです。
    2番目のレスはTDKラムダの件です。

    分かりずらくて申し訳ありませんでした。

    もう寝ます・・・

    byにゃんす at2019-06-15 05:45

  6. にゃんすさん

    ノギスで直径を測定されて、共立さんに電話されて相談した方が早いです。
    どうせ通販でも共立さんに在庫の有無の確認など事前に電話しないといけませんから。

    by平蔵 at2019-06-15 05:46

  7. にゃんすさん

    あくまで自己責任ですが、TDKラムダの中身にさざれ水晶を入れたら音質がアップするとのアドバイスもいただいております。

    さらなる先のお金かからない対策になりそうですよ。

    by平蔵 at2019-06-15 05:48

  8. 平蔵さん、おはようございます。

    ヴィトロパーム、気になって来ました。(笑)
    他者を寄せ付けない圧倒的な性能というのは、
    あのグラフの何処を見れば判るのか教えて下さい。
    見方がよく分からなくて。。。
    マンガン亜鉛のフェライトの方が良さそうに見えてしまう私

    byCENYA at2019-06-15 06:24

  9. CENYAさん おはようございます。

    出展先の投稿者さん自らの解説を読まれた方が早いです。

    回路設計まで出ていましたので、自作の参考になりそうでした。

    by平蔵 at2019-06-15 06:31

  10. コアに巻き付けるターン回数の2乗に応じて、インダクタンス数値が増大します。

    ファインメットコア FT-3K50T F3724ESのインダクタンスAL value (μH/N2)は、46.7μH。(10kHz +50%,-30%)
    (外形サイズ40.5mm・ 穴形 20.6・厚さ18.3)
    http://www.hitachi-metals.co.jp/products/elec/tel/pdf/hl-fm30-b.pdf

    ビトロパームコア T60006-L2045-V102のインダクタンスAL valueは、87.5μH。(10kHz)
    (外形サイズ48.3mm・ 穴形 26.4・厚さ 18.2) 2011年データ
    http://60450c0c7af95f51.lolipop.jp/VAC/wp-content/uploads/pkbemc2011-2-1.pdf


    「アモルファス合金」開発秘話
    「音質が素晴らしい、オーディオに搭載せよ。」 ソニー大賀社長が決断
    https://sangakukan.jst.go.jp/journal/journal_contents/2013/08/articles/1308-03/1308-03_article.html

    1970年にアイワからスピンアウトし、磁性体ビジネスに関わられた鈴木信行会長の
    フェーズメーションのフォノアンプEA-350は、アモルファスコア採用と同社斎藤部長から伺っています。

    bykj at2019-06-15 07:04

  11. 英語じゃないですか。。。あ、頭が
    なるべく広くそして高いグラフの奴が性能が良いということですね。
    使ってみるか〜!

    byCENYA at2019-06-15 07:17

  12. 平蔵 さん おはようございます

    ファインメット強いですね、ヴィトロパームで安定してしまいました。
    ノーマルモード用にAC側に、巻き付けても良いかなと
    更に追いヴィトロパームしそうな感じです。

    byYuho... at2019-06-15 07:35

  13. そんなに特性いいのですか!?
    しかも安いし
    ドイツの科学力は世界一ィィィィ!
    出来んことなどないィィィィィ!

    試さざるを得ませんね

    byグルマン at2019-06-15 12:10

  14. kjさん コメントと補足誠にありがとうございます。

    最近のフェーズメーションは購入にかかるコントロールマイスターもステップアップトランス友とも、超薄型パーマロイにぞっこんのようです。

    by平蔵 at2019-06-15 13:11

  15. CENYAさん コメントありがとうございます。

    何分本人ではないものですから、いい加減な説明になってはいけませんで。

    TDKラムダもお客様相談センターてすぐに電話に出てくれて、技術や使用方法、商品選びまで懇切丁寧に教えてくれます。

    by平蔵 at2019-06-15 13:42

  16. 平蔵さん

    先ほど共立さんにVITROPERM 500Fの発注をしました。

    電源ケーブル3本に装着予定です。

    しかし意外と値が張りますね。
    1個¥1,200でした。

    byにゃんす at2019-06-15 13:52

  17. Yuho...さん コメントありがとうございます。

    成功されたようで、ヴィトロパームを紹介させていただいた甲斐がありました。

    次世代のノイズカットチョークコアとして、ハイエンド電源ノイズカットフィルターにまで間違いなく採用されそうな高性能ぶりですね。

    by平蔵 at2019-06-15 14:02

  18. グルマンさん コメントありがとうございます。

    最近は素材から電子機器、スマホらコンピューターに至るまで、日本よりも外国勢に押されている雰囲気ですね(*^^*)

    by平蔵 at2019-06-15 14:04

  19. 平蔵さん、こんにちは。

    >多用している話題のVitropermとFinemet、Amorphous、Ferriteのノイズカット性能を実測された方のレポートです。

    これは比透磁率のグラフのようですね。

    比透磁率ならMetglasが高いようです。

    Metglas 比透磁率:1000,000 最大周波数:100KHz
    Vitroperm 比透磁率:80,000 最大周波数:10KHz

    Metglasは日立金属が商品化している電力変圧器用アモルファス金属材料です。

    byミネルヴァ at2019-06-15 15:37

  20. ミネルヴァさん コメントありがとうございます。

    Metglasは寡聞にして知りませんでした。
    コアはどちらかで買えるものでしょうか?

    by平蔵 at2019-06-15 16:01

  21. 平蔵さん、

    MetglasはMetglas,Inc.が開発したもので、島根県にはメトグラス安来工場があるようです。日立金属としてはリボンとして提供しており、コアとしては日本で入手できないかもしれません。

    byミネルヴァ at2019-06-15 16:37

  22. シース外形が極太の電源ケーブルの場合、穴径が26.9mmの880円のコアが、より適切です。
    5.5sqの場合、17.5mmのコア穴に物理的に通せないケースも、出てきます。

    「VITROPERM t60006-L2045-V102」
    ¥880-(税込み) AL値は、87.5μH
    サイズ 外径:48.4  穴径:26.9 厚み:18.2mm

    「VITROPERM t60006-L2030-W514」
    ¥1,200-(税込み) AL値は、88.0μH
    サイズ 外径:32.8 穴 径:17.5 厚み:17.8mm

    http://blog.digit-parts.com/archives/52045050.html
    http://60450c0c7af95f51.lolipop.jp/VAC/wp-content/uploads/pkbemc2011-2-1.pdf

    bykj at2019-06-15 17:28

  23. ミネルヴァさん おはようございます。

    そうでしたか。

    それは残念です。となるとエンドユーザーの立場からはがコアやコモンモードチョークコイル毎、通販で手軽に入手できる意味ではやはり紹介させていただいたとおり、ヴィトロパームが最強ですね。

    by平蔵 at2019-06-16 08:01

  24. kjさん おはようございます。

    補足ありがとうございます。

    自分が買うときはすべてケーブル外径をノギスで実測してから買っています。

    買ったはいいがはまらない、ブカブカなどヴィトロパームの買い物の失敗が起きません。

    言うまでもありませんが、コアは幅があればあるほど、厚みがあればあるほどノイズカット性能が上がることは言うまでもありませんね。

    ヤフオク安もんフェライトクランプは、ただでさえ性能が薄いフェライトをせんべい薄焼きのように薄い円柱にしてプラスチックにはめていました。
    これではですねぇ。

    by平蔵 at2019-06-16 08:02
