Orpheus の Wordclock 入力

このエントリーをはてなブックマークに追加
2010年01月04日

以前の日記、『Prism Sound社のDream DA-2(クロック入力)
で、DA-2 からの類推で、

> --------(DA-2 manual)---------------
> 7.1.6 Coaxial word-clock (WCK) input
>
> Input impedance: 75ohm
> Input level: 200mV to 10V pk-pk
> Mark-space ratio: 40:60 to 60:40
> Sync reference point: Rising edge
>
> This input is ac coupled so that...
> ------------------------------------
>
> 多分 Orphesu 君も同じ仕様なんでしょうね、想像(!)するに。

というようなことを書いたのですが、その後、Prism Sound 社に問い合わせたところ;

PS> Orpheus WCK I/O is DC coupled and expects a TTL-level signal.
PS> The threshold is about 1.6V above the chassis potential.
PS> It is (internally terminated with) 75ohm.

という回答がありました。

現物の回路を目で確認するとか、動作上での確認は未だ出来ていないのですが、
どうやら、「多分 Orphesu 君も(DA-2 と)同じ仕様なんでしょうね、想像(!)するに」
は、外れだったようです。

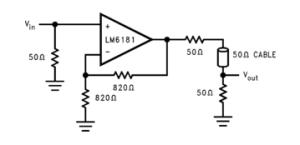

で、75Ω終端なので、ドライブ側としては、真面目に、LM6181 とかで、
こんな感じにすべきなんでしょうね。

# 50Ωは、全て、75Ωに読み替える。
  Av=2 なのは、正しく終端されると、開放電圧の半分になるから。

***

FE-5680A(ルビジウム)の AD9830 周辺回路
で書いたように、FE-5680A には、LM6181(=1回路) じゃなくて、
LM6182(=2回路)かな、このチップが搭載されています。

波形を見ると、現状では、このチップを DDS 出力の正弦波(を軽くLPFしたもの)
が通過していますが、
# 実測によれば、4.440Vpp@192kHz、3.440Vpp@96kHz 程度。

チップの入力側で細工して、(適切なレベルの)矩形波にしてやるのが、
改造としては、一番簡単かしらん。

次回の日記→

←前回の日記
