自作派のつぶやき(12)グラフィックイコライザーとスピーカー化粧直し

このエントリーをはてなブックマークに追加
2020年05月31日

自作派の味方お気楽オーディオキット館からリリースされたパラメトリック
イコライザー&グラフィックイコライザーを製作しました。
パラメトリックイコライザーは7バンドで周波数帯域、ゲイン、Q値を設定でき
ます。グラフィックイコライザーは24バンドで周波数は固定値でゲイン、Q値を
設定でいます。PCM5142というICを使い、デジタルデータを演算処理してデジタル
にて出力します。

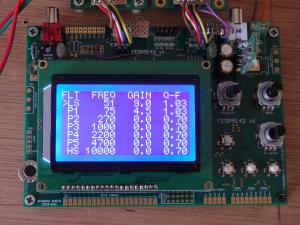

パラメトリックイコライザーの画面です。

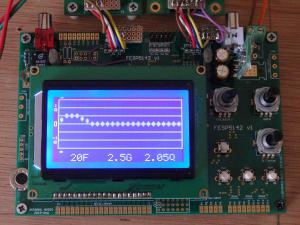

グラフィックイコライザーの画面です。アキュフェーズから68バンドの新製品が
最近発売されました。

使い方はSDカードプレーヤー(USBコンバーター、CDプレーヤーでも可)と
DACの間にこの基板をI2S接続します。接続にはHDMI送受信基板を使用します。
パラメトリックイコライザーあるいはグラフィックイコライザーを選択します。
音を聴きながら設定値を調整して行きます。f特を測ってもよいと思います。
設定値は各4ケメモリーに保存することが出来ます。

私はfeastrex NF5 という5インチフルレンジを使っています。ボーカルが
好きで気に入っていますが、どうしても低音が寂しいので気になっていました。
バックロードホーン、ウーハーを加えた3D化などを考えていましたが
十分な低音の増強ができました。

スピーカーも3Mのダイノックフィルムで化粧直しをしてみました。
もともとウォールナット無垢材のエンクロージャーですが、表面のオイル
フィニッシュが薄くなってきました。

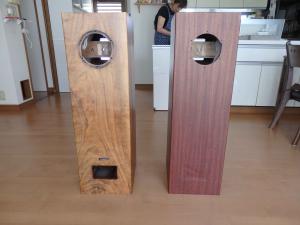

右がダイノックフィルムで化粧直しをしたエンクロージャーです。

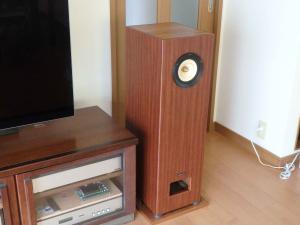

Feastrexのスピーカーが新しくなったような感じです。
パラメトリックイコライザーと共に音質も向上した気分になっています。

次回の日記→

←前回の日記

レス一覧

  1. マイペースさん、お久しぶりです~♪
    チークの板目風でしょうか。綺麗にお化粧直しが出来ましたね。
    こりゃ9月の自作オーディオ会で新アンプ、グライコ、新フィーストレックス、纏めてお披露目ですね。

    私は新ネタがないので何とかしないと・・・(笑)

    byspcjpnorg at2020-05-31 17:44

  2. spcjpnorgさん

    こんにちは。
    スピーカーはマホガニー調です。3Mさんからマホガニー、チーク、
    ウォールナットの3種のサンプルをもらいました。どうしようかと
    思案していましたら、たまたまヤフオクにマホガニー調が出品され
    落札しました。

    パラメトリックイコライザーはあまり期待していなかったのですが
    なかなか素晴らしい音になりました。せっかくDDBHを設計して
    頂きましたが今のところ保留です。

    オフ会が開かれれば何かをお披露目したいと思っています。

    byマイペース at2020-05-31 18:53

  3. こんばんわ~♪

    なるほどマホガニーでしたか(^^)

    パライコやグライコで低音増強すると質感が落ちたりパワーが入らなくなったりしますが、聴いて問題無ければOKですね。
    逆にバックロードやDDBHでの低音増強はパワーは入れられるけど不要な音も出てきますから、パライコでの制御は正解かもしれませんね。
    多機能そうですが、もしかしてコンプレッサーとかも使える?

    こちらはマイペースさんのお陰で新音道が閃いたんでフィーストレックスと同クラスのアルペア10でSDDBHを作ろうか思案中です(笑)
    その前に依頼されてる3セットの箱を作らなきゃならないので悩ましいです。

    byspcjpnorg at2020-05-31 20:34

  4. spcjpnorgさん

    コンプレッサーは使えません。もともとデジタルチャンネルデバイダー
    用のICでプログラムでパラメトリックイコライザーを開発されました。
    その後、グラフィックイコライザーにもなりそうとのことで発展して
    行った経緯がありました。ただし、プログラムの容量制限があり
    機能としてはこれ以上は難しいそうです。

    音はあまり期待していなかったのですが、低音を増強し100Hz以降は
    あまり変化がない印象です。もう少し使い込んでいかないと分かりませんが。

    アルペア10を使った新作楽しみにしています^ ^

    byマイペース at2020-05-31 21:05
