CENYA邸訪問&測定(測定編)

このエントリーをはてなブックマークに追加
2018年10月10日

 CENYA邸のCENYA+DODAI+CW250Aの音響測定編です。

 測定条件はリスポジの(スピーカから正面約1.5mほどの)所にomniMICを置いて測っています。室内はほぼ対称なので測定はLchのデータです。音圧は控えめですが相対値として見てください。
 omniMICというのはインパルス応答解析の応用で色々なデータが取れますが、とりあえず基本的な周波数特性を見ていきます。今回は中高域は気に入っているとのCENYAさんの希望で主に低域のみに着目していきます。

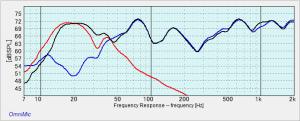

 まずは初期状態での特性です。赤はサブーファのみ、青がCENYA+DODAIのみので、黒が合成特性になります。

 ただしサブウーファは本体の設定はフィルターはスルー、モードはMOVIEで、ライン入力にはデジタルフィルターによるローパス(fc38Hz、LR-48dB/oct)が入っています。

 CENYA+DODAIの方はフィルターはなしのスルー(ただしCENYAのバスレフボートはかなりダンプされ密閉に近い状態)です。

 このサブウーファ手ごろで中々良さそうと思っていましたが、特性を見ると低域の伸びが15Hzあたりまでと驚異的ですね。この辺は部屋の影響もあるかもしれませんが、このサイズにしては良く伸びています。

 高域側は入力が-48dB/octでカットされているはずですが、実質それほど落ちていません。サブウーファ自体、スルーだと高域側がかなり持ち上がっているのかもしれません。(バックグランドノイズの影響もありそうです)

 それに対してCENYA+DODAIはサブウーファを前提にローカット気味に設計しているためか16cm2発にしては低域はそれほど伸びていません。まあCENYAはポートを殺していますし、DODAIはかなり共振点を下げた設計(実測も34Hz)なのでノマールのフリースタンディングだとはこんな感じだろうと思います。ポートの音漏れも少なく設計としても狙い通りだと思います。

 そしてそれらの合成特性も結構フラットで中々です。聴感上もバランスよくこの辺は調整は上手いですね。

 実際CENYA+DODAIの個別のウーファ特性はこんな感じです。



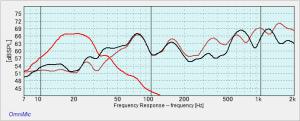

 黒線がDODAI,茶色がCENYAです。DODAIはバスレフの効果分CENYAより低域が上昇しています。なお総合は両者の合計になりこれより約6dBアップします。

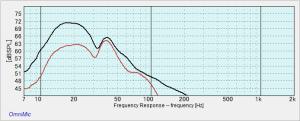

 サブウーファにはモードというパラメータ設定がありますが、MOVIEとROCKを測定してみたところ結構違います。黒線がMOVIE,茶色がROCKになります。(SYMPHONY?も測定したのですが、データを保存し忘れてしまいました。レベルはMOVIEとほとんど変わらず、低域が僅かに伸びます)



 詳細な内部処理内容は分かりませんが、高域フィルターは同じで低域のみゲインを変えているようです。このサブウーファはMFBを使用している事から、MFB量を増やして周波数のコントロールをしている様ならROCKの方が低歪かもしれません。

 そこで音質面の改善から低域を少しでもサブウーファよりCENYA+DODAIに持たせたいので、サブウーファのローパスのカットオフを38Hzから30Hzに下げサブウーファの高域レベルを下げてみます。



 これでかなりサブウーファの中低域が6~9dBほど下がりますので、効果がありそうです。

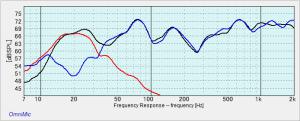

 この結果としてその日の最終の合成特性はこうなりました。



 サブウーファの中低域レベルが下がった分は位相周りが改善されて合成レベルはそれほどディップが深くならないようです。

 聴感でも以前よりは低域が締まってきて重みが出たように感じます。以前よりサブウーファレベルが3dBほど下がっていますので、低域が物足りなければまだ以前と同様なレベルには上げられる余裕はあります。


 色々と測定させて頂いて何となく概要が解り面白かったです。測定はあくまでサブですが、上手く利用すれば参考になりますね。
