μTracer3+を使った使用例

このエントリーをはてなブックマークに追加
2019年12月15日

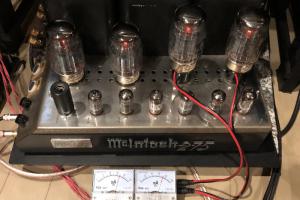

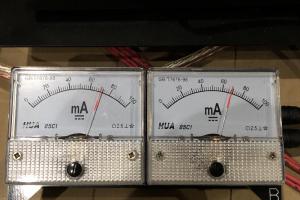

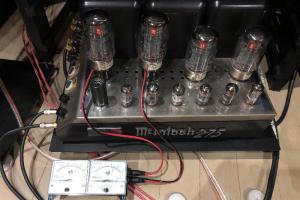

μTracer3+で視覚的なグラフと数値を測定して特性が把握できた所で、バイアス電流測定器を使ってMC275 SCE の定期点検をしてみた。

MC275 SCE は自己バイアスではあるがドライバー段の12AZ7によってKT88のバイアス値が変化する。
MC275 SCE のKT88をSvetlana Cロゴに交換した時オーディオ工房社長がBias King Proを使い12AZ7を選別し4本のKT88のバイアスを誤差0.1レベルまで合わせてくれた。

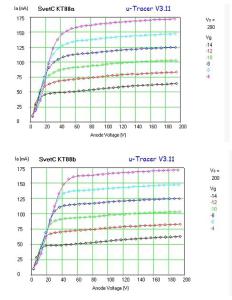

あれから9年経ち聴感上は特に問題ないがμTracer3+の測定結果では他の球に比べla(mA)値が小さいのが気になる。

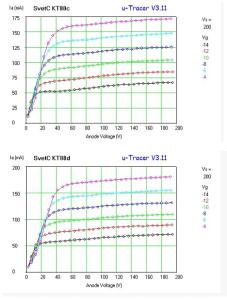

KT88 a b cは経年劣化しても特性は近い。

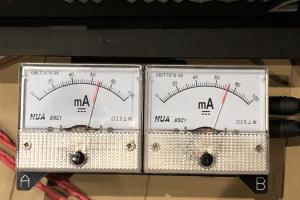

KT88 dのみ la(mA)値が減っていない分バイアス値が高いことが分かる。


固定バイアスなら調整で追い込めるが自己バイアスの場合は誤差範囲内で我慢するしかない?

試しにKT88 dのドライバー段の12AZ7を他の物に変えてみるとバイアス値が変化することも確認。

残念ながら手持ちの12AZ7でKT88 cに合わせることは出来なかったが、μTracer3+で増幅管の測定が出来るようになれば選別組み合わせも楽になるか。

次回の日記→

←前回の日記

レス一覧

  1. VOTTA7さん、こんばんは。

    μTracer3+関連の記事は、楽しく見させていただいています。

    これが一台あれば真空管アンプ作りの精度が上がりそうですが、ちょっとハードルが高いですね。

    ところで、MC275について気になったところがあるので、回路図をググって見てみました。

    それで分かったのですが、バイアス方式はセルフではなくて固定バイアスになっていますね。

    ただし、バイアス電圧を調整する機能は無くて、ドライバ段の球を差替えて出力管のアイドリング電流を調整するしかなさそうです。

    しかし、出力トランスが特殊で、一次側のプレート負荷とカソード負荷が均等に分散されていて、アイドリング電流によるトランスの直流磁化を打消す作りになっているようです。

    ということで、出力管のアイドリング電流アンバランスは、MC275ではあまり気にする必要はなくて、10%くらいズレていてもほとんど問題ないのではないでしょうか。

    このことをご存知の上で、出力管の特性を合わせようとされているのでしたらすみません。

    2本の出力管の特性は、ぴったり合っているほうがより良いのは間違いないです。

    byED at2019-12-16 22:58

  2. EDさん、こんばんは。

    O'Audiさんと知り合えたことで自分の真空管ライフは大きく変化しました。
    作るのも無理でしたが測定時のセットアップフォームを考えることも出来ず大変お世話になっています。

    自分が出来ることは手持ちの球の測定結果と実装したアンプでの変化を公開することですね。


    MC275は初代の復刻版で一度球交換をした時1本が発光しヒューズを飛ばした経験があります。
    今考えるとKT88ではなく同時に交換した12AZ7に問題があったのかなーとも考えています。

    一般的には10%程度のズレは許容範囲内とは思いますが、オーディオ工房でのアンプは数%の誤差まで追求していて実際に試聴してもその違いはハッキリ聞き取れるので拘りたいのです(笑)

    byVOTTA7 at2019-12-17 00:07
