マザーボードの音質比較について

このエントリーをはてなブックマークに追加
2017年03月19日

 PCオーディオに取り組むものとして、どのようなマザーボードが高音質であるのかは重要で興味深い問題です。しかし、マザーボードの比較試聴は作業が面倒、コストがかかる、マザーボード以外の条件をそろえにくいなどの理由でなかなかお行えず、比較試聴記なども少ない現状があります。

 そのような中で「かないまる」氏は自身のホームページの中で多くのPCパーツを比較した経験からの高音質PCの組み方を紹介しています。このコーナーは2010年に開設されたものですが、現在なお出色の出来となっています。
 マザーボードについては高音質の条件として、オンボードグラフィック(ビデオカードレス)とATX4P電源コネクタと20P電源コネクタが近いことがあげられています。またこれらが離れている場合でも
「4Pコネクタが板端に近い場合は、4Pのほうの配線をなるべく基板の端に近付けて通して20Pコネクタのところにもってくるとグラウンドループがつぶれて音質がよくなります」
と書いています。
 http://kanaimaru.com/pc5_yakipaso/0f.htm
 私の場合はこの記述を参考に、マザーボードの変更は大変なので、より効果がありそうなものとして20Pと4Pを別電源(別バッテリー)とする方法を採ってみて、大きな音質向上効果を得ました。
 では少ないながらも存在しているほかのマザーボード比較試聴記ではどうなっているのか、改めて確認して見ました。
juubee氏のサイトにある2009年の記述です。

>2009/5/10
>ATOMに触手は動かないと言ったものの、そういう下心を持って購入した
>会社のPCなので、本来の用途に使う前に試しておくのもいいだろう。
>PC-Audioに用いて、環境の違いがどう音に出るか、簡単に比較した。
>M/B、CPU、MM、の順に書くと
>1、自作PC (現在の普段PC)
>ASUS P5Q
>Intel Core2Duo E8400 Wolfdale
>DDR2 PC2-6400 1G*2
>2、minipc.jp MA330
>Intel D945GCLF2
>Intel Atom330 1.6GHz
>DDR2 PC2-4300 1GB
>3、自作PC (以前の普段PC)
>ASUS TUSL2-C
>Intel Celeron 1.0A Tualatin
>SDRAM 512MB
>4、minipc.jp ES600
>VIA EPIA-PD
>VIA EDEN 600 Samuel2
>DDR PC2700 256MB
>電源はSeasonic SS-550HTに統一、OSはXP Pro SP2 を新規に
>インストールしてパフォーマンス優先にしただけ、サウンド
>デバイスはM-Audio TransitUSBを用い付属のASIOドライバーを
>使用、再生ソフトはfoobar2000。S/PDIFアウトをCDR630に繋ぐ。
>結果は、1 < 2 << 3 << 4 。予想通りだ。

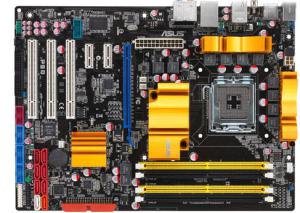

P5Qの画像

asusのホームページより
https://www.asus.com/media/global/products/BxdaHYTJECBvPJ3k/yN6UXtBkmWwlAxWF_500.jpg

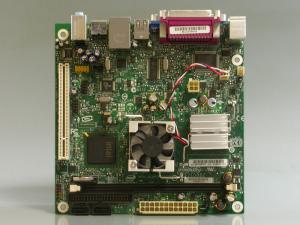

minipc.jp MA330の画像

PCウォッチより
http://pc.watch.impress.co.jp/docs/2008/0925/tawada152.htm

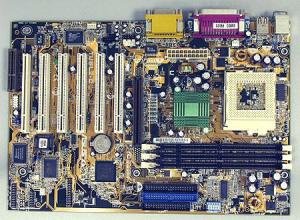

ASUS TUSL2-Cの画像

何のサイトか分かりませんでしたが、画像はこちらから
http://www.fhshh.com/review-board-asus-tusl2-c-for-tualatin.html

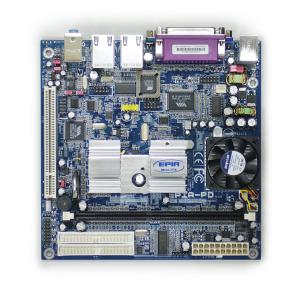

ES600 EPIA-PDの画像

画像は販売店アユートのホームページより
http://www.tekwind.co.jp/backup_uc/backup_unity/products/via/detail/epia-pd/epia-pd.html

 画像を見ていくと分かるのですが、3と4は電源が20Pのみで4Pがないマザーボードであり、1と2はATX4Pが付いているマザーボードです。そして1は20Pが中ほどにあり、2は4Pが中ほどにあるので電源ケーブルの取り回しによる工夫もしにくい形となっています。juubeeさんとしては古いロースペックなものが音が良いという趣旨で書いているのですが、結果的には4Pのありなしの比較となっています。
 複数枚のマザーボードの音質比較としては他にESPRESSIVO SOUNDさんが実施した記事があります。(http://espressivosound.sblo.jp/article/76604184.html)
こちらの記事では
・ASUS H87I-PLUS

画像はこちらから
https://www.asus.com/jp/Motherboards/H87IPLUS/

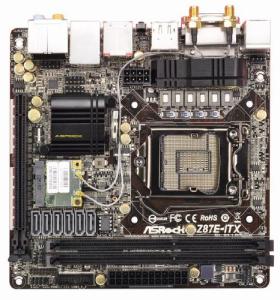

・ASRock Z87E-ITX

画像はこちらから
https://www.amazon.co.jp/ASRock-%E3%83%9E%E3%82%B6%E3%83%BC%E3%83%9C%E3%83%BC%E3%83%89-HASWEL%E5%AF%BE%E5%BF%9C-MiniITX-Z87E-ITX/dp/B00CYA5FSG

・GIGABYTE Z87N-WIFI
なぜか画像がこちらにアップできませんでした。
見たい方はブログの方へ

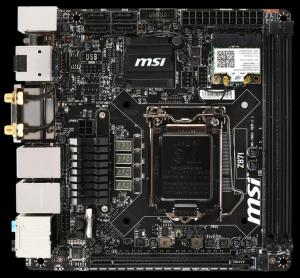

・MSI Z87I

画像はこちらから
http://www.anandtech.com/show/7244/msi-z87i-review-miniitx-haswell-for-140
という4枚のマザーボードを比較しており、このなかでASUS H87I-PLUSが最もよいとしています。次いでASRock Z87E-ITX、さらに少し音質が落ちるMSI Z87I、最も音質が低いGIGABYTE Z87N-WIFIとなっています。

 マザーボードの画像を見比べると20Pはどれもマザーボードの端にありますが最も音質評価の高いASUSだけが4Pも端近くにあります。他3枚はATX4PまたはEPS8Pが中ほどにあります。この比較試聴結果も、4Pの位置の違いによる大きな影響を確認したものと考えられます。

 別のサイトでマザーボード音質比較をしたものとして、http://monolith-theater.net/oldsite/motherboard1.htmlが知られていますが、こちらで比較している2枚については20Pと4Pの位置関係が似ており、別の要因での音質変化となっていると思われます。

 どのようなマザーボードが音が良いのかという問題はPCオーディオに取り組むものとして興味深いものであるのですが、現状発表されている音質比較を調べていくと見ていくと、かないまる氏が指摘するとおり20Pと4P(または8P)の位置関係による音質変化が大きいことが確認できました。その一方で20Pと4Pによる音質変化を意識していない比較試聴となっているために、それ以外の要素による変化は全く調査できていない状況となっています。20Pと4P位置以外の要素による影響を判断するためには、20Pと4Pを別電源として比較することが望まれます。

次回の日記→

←前回の日記

レス一覧

  1. hima さん
    4pの別電源効果ありましたか。

    espressvo soundのpcも高音質を目指したオーディオ用pcのはずですが、この点は対策されていないようですね。もっと普及すべき知識だと思います。

    byよんまる at2017-03-21 22:27

  2. Kn13さん
    レスに気付かず遅くなりました。

    繋ぎ方はその通りで2本ずつつなぎます。
    EPS8Pの場合はpc雑誌によれば4本だけ接続
    (2本づつ)でも動くようです。

    不具合がでても何の責任も取れませんが
    効果は大きいと思います。

    byよんまる at2017-04-04 22:31
