OPPO BDP-95 分解!!

このエントリーをはてなブックマークに追加
2012年10月27日

OPPO BDP-95の内部です。

写真の上側がコネクタ側(背面)になります。

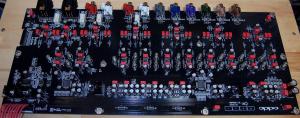

写真上側に見える、裏向きの大きな基板がアナログ系の基板で、D/AコンバータやOPアンプが載ってます。

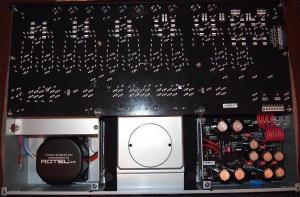

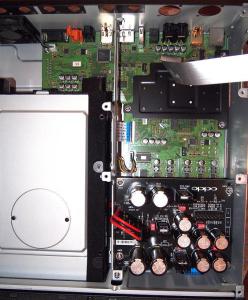

アナログの基板を外すとこんな感じ。

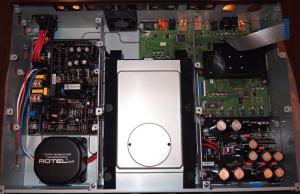

左上がデジタル系の電源(多分スイッチング電源)、右下がアナログ系の電源(3端子レギュレータ)、左下がアナログ電源用のトランス、右上がデジタル系(映像系+CPU?)の基板。


左側の拡大。

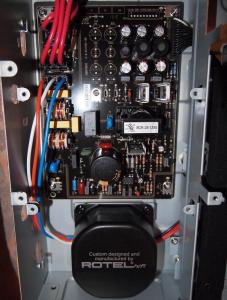

デジタル系電源の上にはシールド用の板がねじ止めされていました。


右側の拡大。


アナログ基板を裏返すとこんな感じ。
D/Aコンバータ(ES9018)が2台載っています。

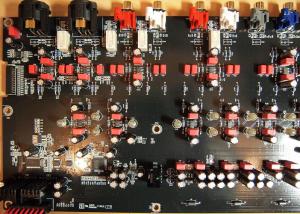

アナログ基板の左側(2ch系)の拡大。

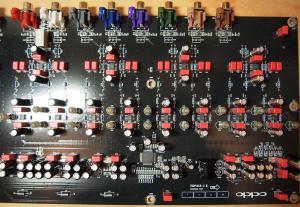

アナログ基板の右側(7.1ch系)の拡大。

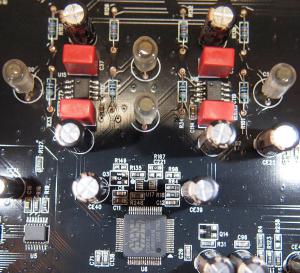

2ch系のD/AコンバータとI/V(電流→電圧)変換用のOPアンプ。


XLR出力用のアンプ(バッファ)。
右端に見えるのはRCA出力用のOPアンプ。

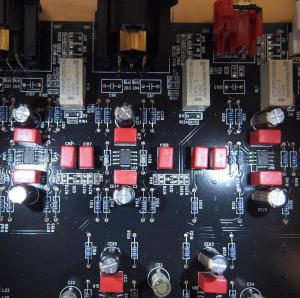

上方に見える3つの白い箱は、カチャカチャ音の犯人(=リレー)です。

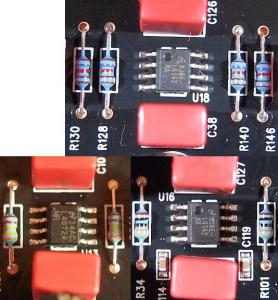

使用しているOPアンプです。

右下がI/V(電流→電圧)変換用OPアンプで、TI(ナショセミ)製のLM4562。
LM4562のデータシートは「こちら」。

左下がXLR出力用のアンプで、TI(ナショセミ)製のLME49724。
LME49724のデータシートは「こちら」。

右上はRCA出力用のOPアンプで、I/V変換用と同じLM4562。

7.1chの回路は、2ch-RCA出力と同じ回路が4つ(=8ch)になります。
(極力同じ部品を使うことで、大量仕入れ→コストカット、でしょうか...)

LM4562やLME49724は、いずれもオーディオ用を謳っている、低ノイズ超低歪のOPアンプです。
LME49724の現物を見たのは今回が初めてですが、LM4562は自作のHPAやプリアンプで使ったことがあります。
音の傾向としては、すっきり繊細系といったところでしょうか...

使用している抵抗は金属皮膜でしょうか...
電源系(?)の電解コンデンサには、フィルムコンデンサ(?)が並列に接続されています。
奇をてらわない素直な(リーズナブルな)設計だと思います。
超低歪...なるほどね、って感じです。(^^)

ちょっといじってみたい気もしますが、このままでも良いかな...

ざっと見ただけなので、間違いもあるかもしれませんが、ご参考まで。m(_ _)m
