KA-43SEの6V6化(2)

このエントリーをはてなブックマークに追加
2020年01月12日

6V6化したKA-43SEですが、アダプタを作って6AQ5(6005W)と6BW6(CV4043)で動かしてみました。

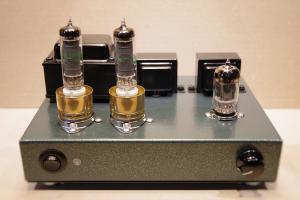

以下は、6005W(6AQ5)です。

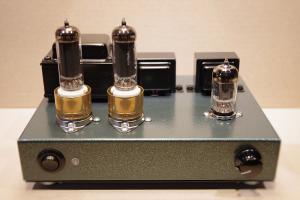

以下は、CV4043(6BW6)です。

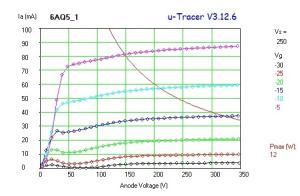

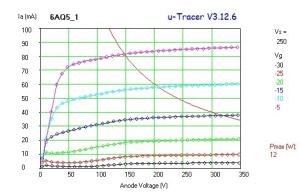

入手した6005W×4本の特性はこんな感じです。→4本ともかなり合ってます。

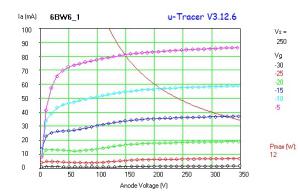

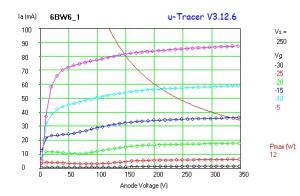

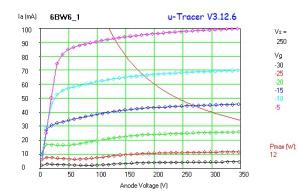

入手したCV4043×4本の特性はこんな感じです。→3本目以外はかなり合っています。

6005WとCV4043がどれくらい似ているか(違うか)も分かって面白いです。

O'Audi

次回の日記→

←前回の日記

レス一覧

  1. O'Audiさん、こんばんは。

    いつもお世話になっています。
    頂いた変換ソケットで更に楽しませてもらっています。

    今後整流管(5AR4)の測定もしたいのですが頂いた6SN7用の変換ソケットを使うのでしょうか?
    中途半端な測定では整合性が図れないのでセットアップフォームを教えて頂ければと思います。

    また整流管としてダイオードモジュールやSBDの測定なんてできるのでしょうか?

    よろしくお願いしますm(_ _)m

    byVOTTA7 at2020-01-12 21:52

  2. VOTTA7さん、こんばんは。

    整流管(二極管)の測定ですね。

    まず、6SN7用の変換ソケットは使えません。5AR4のピン配置に合わせた専用の変換ソケットを作る必要があります。

    次に、整流管(二極管)は普通の真空管(三~五極管)よりもずっと低いアノード(プレート)電圧で動作しますので、uTracee3+の低電圧での動作性能(精度、分解能)が重要になってきます。
    <https://www.dos4ever.com/uTracer3/uTracer3_pag6.html#AZ1>
    アノード(プレート)電圧の精度(分解能)の関係で、測定結果の波形が階段状にばらつくと思いますが、測定はできると思います。
    ちょっと試してみます。

    ダイオードモジュールやSBDは、整流管(二極管)よりもさらにアノード(プレート)電圧→フォワードボルテージ(順方向電圧、Vf)が小さいと思われます。
    アノード(プレート)用の高電圧発生回路やヒータ駆動回路は必要ないので、uTracee3+ではなく、ダイオード用の専用測定回路を作ったほうが良さそうですね。(^^)

    O'Audi

    byO'Audi at2020-01-12 23:23

  3. O'Audiさん、こんばんは。

    基礎的な知識が無いので的外れな要求すいません(-_-;
    丁寧な解説有難うございます。
    非常に勉強になります。

    SV-S1616Dはダイオードモジュールが標準ですが5AR4も使えるアンプで、整流管でも音が変わる事は確認しているので測定しての比較がしたかったのです。

    byVOTTA7 at2020-01-13 00:00

  4. VOTTA7さん、こんばんは。

    手持ちの真空管の中に6Z4がありましたので、まずはこれ用のアダプタを作って小手試ししてみます。

    O'Audi

    byO'Audi at2020-01-18 20:45
