イケルか? 新品 100円のスピーカーユニット

このエントリーをはてなブックマークに追加
2013年05月12日

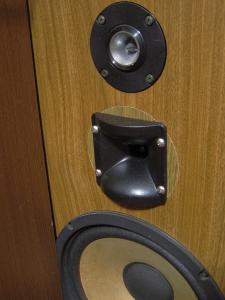

前回 スピーカー改造 (スコーカー交換)で交換してみたホーンユニットの
音が気にいらず、SONY SS-2250の美点だった心地良い音色に戻すべく
適切なスコーカーユニットを探していたのだが 秋葉原の秋月電子に立ち
寄った際 この5cm口径 なんと100円のフルレンジユニットを発見

100円のフルレンジユニット

大多数のオーディオマニアは コード付きの2本まとまった端子を見て、きっと
「ナニこれ パソコン等用の まともに音が出ないスピーカーユニットやんけ」と
考えるだろうと予想するが それは些か早計と言うものだ。

このフルレンジユニットが良かった点は次の4つ
○耐入力8Wと小さいので反応の良さが期待できる
○純正SONY SS-2250スコーカーユニットに近い口径
○100Hz~20000Hz という低音が出ない高域寄りの特性
○振動板後部フレームが閉じられたツィーターのようなシールドタイプ

SS-2250に内蔵されてるネットワークは クロスポイント 2300HZ、8000Hz と
なっていて どちらかと言うと2Way+スーパーツィーターといった構成なので
いくら磁器回路が強力でも振動板が大きく重い8cm口径以上のフルレンジだと
スコーカーユニットの代用品には向かず、むしろ高域の伸びないツィーターの方が
向いているぐらいだ。
しかし今回はどう見ても低音が出そうもない口径の小さいフルレンジユニットと
探していた理想に 程近いものに出くわし この時点では 推定合致に過ぎないものの
少しワクワクしながら持ち帰った。

翌日ドイトで90円の端材9mmMDFボードを360円払いドーナツ型にカット
してもらう。
左右合計200円のスピーカーユニットに450円もかけて合わすアダプターを
用意するのはどうなんだろう ・ ・ と思いつつそれでも合計千円以内とケチな
考えがアタマを過ぎる

ドーナツ型にカットしたMDFを大して効果が無いだろうが見た目を良くする
為にホーン形状に削り、100円ユニットを装着

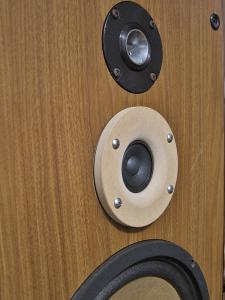

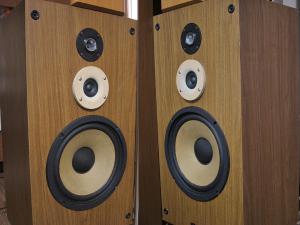

SONY SS-2250のホーンと換えてみると我ながら上手くできたと納得
そして いよいよ音だしだ…

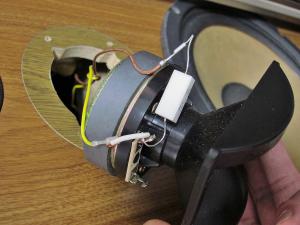

前回交換したホーンを取り外し

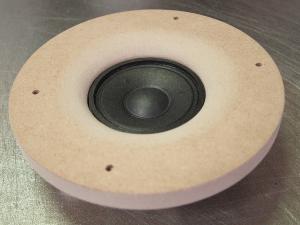

ドーナツ型にカットしたMDFに100円ユニットを装着


いつも通り安全地帯の 「好きさ」 「ワインレッドの心」 いきものがかりの
「YELL」 中島美嘉の 「stars」 などを聴いてみると・・

おぉっ~何だこれはと思うほど 繊細な美音に変わっているじゃありませんか!
心配していた 感度、能率もピッタリ合致したようでバランスがとても良く
中音が張り出し過ぎたり  ドンシャリのようなボーカルが引っ込むことも無い
まさに理想のチューニングができました。

テレビ音声を聴いてみるとオーディオスピーカーには有り勝ちでハードルの
高い声の低い男性アナウンサーも低音が強調されたりせず女性アナウンサー
の声も軽くならず、飽くまでも自然に聴こえてくる。

また特に 「いいな」と感じたのはエレキギターの弦が非常に分離感良くリアルで
アコーステックギター演奏も弦が分解能良好で気持ち良く響きイイ

バスドラムの打ち込みも 庄野真代 Hey Lady 優しくなれるかい
The Power Station の Some Like It Hotを聴くと なんであんな貧弱な磁気回路
から 重ハンマーで叩かれたようなガツンと 角の鋭った 低音が出てくるから
不思議だ。
余談ではあるが、その昔 自分が初めて買ったコンポ ONKYO ラディアンなんか
ウーファーはこれより大きい27cmであったが、もっと貧弱な磁気回路してたのと
キャビネットサイズがこれより小さかったせいか、驚くような低音はまったく
でなかった。

SS-2250元々の長所である上品なのに輪郭のハッキリした パンチのある
密閉型特有の低音再生
と相まって 自分の中でのリファレンススピーカー
今完成(修復)したように感じました。

これまでウーファー口径13cm~14.5cmの小型ブックシェルフで聴いていた それなり
に良いと思ってた音源が もの凄く気持ちいい音で聴こえ 部屋の空間さえも 別の
次元に変えてしまうような 良い意味での錯覚に陥ります。

このあたりは今流行りの B&W 685 とか DALI ZENSOR 1とかの ウーファー口径
16cm 以下の 小型ブックシェルフ バスレフでは絶対出せない心地良さがある!

多分この音を 実際聴いたことの無い オーディオマニアからは
バスレフでも良くできた小型ブックシェルフは いい音出すよ!」 と反論されそう
ですが、こればかりは実際にバスレフとは異質の心地よさを聴かせてあげられない
のがとても残念
くどいようですが この音は 凄い高音質と言うより 凄い心地の良い音なんで
このSONY SS-2250が心地良い音を出せる密閉ではないバスレフだったら こう何度もスコーカーのみのリファインを繰り返したりはせずスピーカーそのものを替えていたでしょう。

今回とりあげた安価なスピーカーユニットはフルレンジとして使うのなら100円とは
言わずとも精々~500円までぐらいの価値しか見い出せないユニットかもしれない。
そこをフルレンジとして使わず、このユニットの美味しいところだけ切り出し使えば
10,000円以上のスコーカーと比べて何等遜色無いパフォーマンスを発揮できると
おもった次第


ちなみに 今回かかった費用は
5cmフルレンジユニット(周波数特性100Hz~20000Hz)100円×2 = 200円
端材置き場の MDFボード(450mm×280mm 9mm厚) 90円
そのカット穴あけ 360円
木ネジ 130円
以上 合計 780円と前回のホーンユニット1つよりも 断然安価であった。

次回の日記→

←前回の日記

レス一覧

  1. HDMaisterさん

    装着方法が手馴れた感じで、違和感無く収まっていますね。
    大口径ウーハーの良さが味わえているとのことで、羨ましいです!

    byカノン5D at2013-05-12 21:08

  2. カノン5Dさんこんばんわ
    カノン5Dさんは 一から自作されてる生粋の自作派のようですね。
    私も20年以上前は一からキャビネットを自作したりしてましたが
    ここ最近はフロントバッフルのみだったり、今回のようにユニット
    のみの交換だったりとラクな改造のみにとどまっています。

    それとこれまで若い頃は30cm~38cmなど大口径のウーファーが好きで
    10年位前からは小気味の良い小口径の13cm~16cmウーファー機種を
    愛用してきました。
    どちらも良いところがあるものの、完璧には満足できない部分が
    あったのですが、ここのところ25cmと昔は中途半端とバカにしてた
    ウーファーサイズの密閉型にハマってます。

    大口径の鈍さもなく、小口径の神経質さもなく丁度良い感じです。
    またこのSS-2250のマグネットは大きくも重くもないのに不思議と
    メリハリが良くて オーディオにスペックありきの先入感はいかんな
    と考えさせられてるところです。

    25cm~30cm口径のウーファーは程度の良いもの2個で~3千円程度
    でヤフオクなら入手できます。
    お手持ちの小型2Yayと組み合わせて3Yayにしても面白いと思います。

    byHDMaister at2013-05-12 22:37

  3. こんばんは。
    私も最近になって口径5cm以下のユニットを使うようになりま
    した。反応がよくて滑らかで軽やかなんですよね。それに25cm
    の密閉ウーファーを組み合わせているのだから、きっといい音なん
    だろうと思ってますよ。フルレンジのネットワークはどうされまし
    たか? フルレンジの開口まわりは自分でR加工されたのですか?

    私は銀色の7cmユニットをいっとき使いました。秋月だと100
    円? TOYOと書いてあります。

    by青いコゴミ at2013-05-13 00:07

  4. ネットワークはSS-2250に内蔵されてた元々のもので クロスは
    2300Hz~8000Hzの間です。
    ドーナツ型にカットしたMDFはホーン形状に紙やすりで削ったもので
    以前に作った L型 ツィン&バックロード http://community.phileweb.com/mypage/entry/3557/20121118/33939/
    のフロントバッフルにも同様の加工を施しました。

    byHDMaister at2013-05-13 16:51

  5. MDFって紙やすりなんかで削れるんですね。最初は40番ぐらいの荒い
    ヤスリで削るのですか? キレイにRになっていますねえ。

    5cmと25cmのネットワークはシンプル化できるかもしれませんね。
    無しでも大丈夫かも??

    by青いコゴミ at2013-05-13 22:14

  6. MDFは軟らかいので最初、40番だと削れ過ぎてかえって後の修正が
    難しくなります。
    今回は60番で大まかなカタチを作り、320番で仕上げてあります。

    これだけやってると退屈なんので テレビを視ながら作業し、大体
    1つあたり30~40分程度の時間で仕上がりました。

    byHDMaister at2013-05-15 18:15
