針圧計NTK018について

このエントリーをはてなブックマークに追加
2018年10月14日

高針圧のSPUカートリッジを2つも導入したので、5gまで図れる針圧計を捜していました。

それで、安価で使い勝手も良さそうなNTK018(送料込で1.3k円)を見つけて、購入しました。

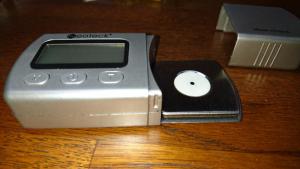

ところが、カートリッジの針を乗せるトレーが水平になっていなくて、ボディが当たって測定が上手く出来ませんでした。(写真は、修正後のものです。)

ダメ元でバラシてみたら、簡単に直せたので、やり方を書いておきます。
ただし、これをすると保証が受けられなくなると思いますので、自己責任で実施してください。

先ず、カバーを外すには、左側2個のゴム足を剥がして奥にあるネジを緩め、シールに隠れているネジも緩めて、合計4本のネジを外します。詳しくは写真を見てください。



そして左端にある2本のネジを緩めると、センサー部分が外れるので、手でトレーを曲げて水平になるように調節します。(メーカーから苦情を受けたくないので、内部の写真は割愛させて頂きます。)

それと、付属しているボタン電池は3か月程度で液漏れしたので、直ぐに同等品に交換しておいた方が良いと思います。

精度のほうですが、1円玉(1g)を5枚用意して積み上げて測定してみましたが、0.01gの誤差以内になっていて中々優秀です。

みなさんも、お一ついかがですか。

次回の日記→

←前回の日記

レス一覧

  1. EDさん

    友人に針圧にうるさい人がいて、針圧計は小数点以下2ケタは必須というので迷っていました。あまりにお安いのはどうかとも思いますが、お高いのはやけに高いのです。

    安物は安物なりだけれどもそこは自分で手直しできて、精度そのものはちゃんとしている…というのであれば、これは買いですね。

    byベルウッド at2018-10-15 11:34

  2. EDさん、こんにちは

    ひと昔前だとこのタイプの針圧計って1万越え、安くても7,8千円程度だったのが、今や千円前半台なんですね。
    需要があるって凄いなぁと改めて思った次第です。

    byデーンちゃん at2018-10-15 12:06

  3. EDさん、こんにちは。

    おいけさんに教えてもらって、型番が少し違いますが、私も1年前に買いました。
    型番NTK002。ブラック、Amazonで¥1,099でした。見た感じはまるで同じようです。

    私のは最初、勝手に電源が切れてしまって困っていましたが、ゴソゴソ弄っていたら勝手に直ってしまいました。

    確か二十数年前にもデジタル式の針圧計を買いましたが、小数点1桁までで2、3万円したのに千円ちょっとで小数点2桁まで測れるとは、技術の進歩には驚きますね。
    でも、小数点2桁までキッチリ針圧を合わせるのは難しいです。(T ^ T)

    byTON2 at2018-10-15 12:30

  4. EDさん、こんにちは
    funa3と申します

    私も写真と同じ物を以前に使っていました
    針を置く部分の傾きはインサイドフォースキャンセラーの
    力を打ち消す目的のようですが
    SPUに対しては、この傾きが邪魔なんですね

    私は、PROJECTのMEASURE-IT2が処分価格で売っていたので
    今は、そちらをを使っています。

    byfuna3 at2018-10-15 17:16

  5. EDさん

    拙宅のアナログプレーヤーは古すぎて針圧調整の目盛りが上手く動きません。
    まずはバランスを取って目盛りを0に合わせようとするとウェイトまで一緒に回ってしまいます。
    両手でウェイトを押さえながら目盛りを0に合わせるしか有りません。

    針圧計が必要なんですかね?・・・カートリッジも壊れてしまって残り1個しか無いので交換もする事もないですが

    byhelicats at2018-10-15 21:49

  6. ベルウッドさん、こんばんは。

    この針圧計の精度については、1g~5gまで1gステップでしか
    テストしていませんが、どのステップでも0.02g以下の誤差に
    なり直線性も良好です。

    センサー部分も意外と堅牢な構造なので、これ自体の経年変化
    は少ないのではと思いますが、電子回路部分の耐久性は?です。

    まあ安価なCD1枚程度の値段なので、気軽に試してみてください。

    byED at2018-10-15 21:57

  7. デーンちゃんさん、こんばんは。

    この機種は意外と凝った作りで、どうして1k円強でできる
    のか不思議です。

    日本で作ったら、どうしても5k円以上にはなると思います。
    恐るべし中華製ですね。

    byED at2018-10-15 22:06

  8. TON2さん、こんばんは。

    針圧計の精度が良くても、トーンアームの精度や操作性
    のほうが問題になることが多いかもしれませんね。

    私の環境でも0.1g単位の調整がやっとで、0.01gの調整
    は神業になります。

    byED at2018-10-15 22:29

  9. funa3さん、こんばんは。

    トレーの傾きの話ですが、インサイドフォースを掛けたまま
    針圧を測定するのでしょうか?

    インサイドフォースは水平方向に働くので、本来は針圧に影響
    しないはずで、トレーを傾けると影響を受けて確に針圧が測れ
    なくなるのではないかと思いますがどうなんでしょうか。

    byED at2018-10-15 23:00

  10. helicatsさん、こんばんは。

    立派なアナログシステムをお持ちなのに、勿体ないですね。

    ウエイトとメモリの固着は、CRCでも使えば簡単に直ると
    思いますけど?

    今度のオフ会にこの針圧計を持っていくので、正確な針圧
    を把握しておきましょう。

    byED at2018-10-15 23:14

  11. EDさん
    funa3です

    トレーの傾きについては
    簡易に針圧確認する程度の場合
    インサイドフォースキャンセラーを外すのが面倒なので
    傾けてあると、アマゾンのレビューに記してあるのを読みました

    私自身、それに納得している訳ではないので
    それ以上の説明ができません

    浅い、未確認の知識でスミマセン。

    byfuna3 at2018-10-16 12:56

  12. funa3さん、こんばんは。

    トレーの傾きは、他のユーザーの情報を見ても、必ず先端が
    持ち上がっているようです。

    もしかしたら、本当にインサイドフォースキャンセラーが
    効いていて外側へカートリッジが動くのを受け止めるように
    設計しているのかもしれませんね。

    トレーの角度を修正する前と後で、どれくらい測定値が変化
    するか調べておけば良かったです。

    byED at2018-10-16 23:02

  13. EDさん、こんばんは。

    安くなりましたねぇ。
    おそらく同じものを8年前に購入して使っておりますが、当時は半諭吉しました(汗)
    それでも、他メーカーのよりも格段に安かったのですが。

    拙宅の個体は電池の減りが少々早いです。
    今日確かめてみたら、やっぱり電池切れでした(笑)
    買っておかないと必要な時に使えませんね。

    byfuku at2018-10-19 21:11

  14. fukuさん、こんばんは。

    この針圧計は、8年も前からあったとは驚きです。

    半諭吉という値段なら納得できますが、どうして1.2K円という値段になるのか全く分からないです。

    内部の構造を見ても、センサー部分がしっかりしていて簡単には壊れそうにないし、リニアリティも全く問題ないので中華マジックを見ているようです。

    弱点は電池のようですが、使わないときは外しておくほうが良さそうですね。

    byED at2018-10-20 20:45
