フルバランス3チャンネルパワーアンプ  製作しました。

このエントリーをはてなブックマークに追加
2017年05月09日

これまでにATC SCM50を模したスピーカーを製作したのを皮切りに、これをマルチでドライブするためにバランス6chボリューム(プリ)を前回までに製作しました。
そして今回はマルチ実現の為の次のステップとしてフルバランス3チャンネルアンプの製作が完了しました。

今回のアンプ製作にあたっては

マルチはやってみたいけど大きなモノラルアンプ6台とかステレオアンプ3台とかを積み上げるのではなくできるだけカジュアルに実現したい。でもスイッチング電源・デジタルアンプはどうも自分の過去の経験でもなかなか好みと一致しないのでアナログアンプで作ることとしました。
またアナログ化以降はバランスで一貫するためフルバランス構成としました。



いろいろ検討したんですが、結果的には
3way1本のスピーカーを鳴らすための3つの増幅部を持ったモノラルアンプを作ろうという感じで進めました。
3inモノラルアンプとでも言ったら良いのか・・ (勝手に命名(^^ゞ
故にアンプは3ch分、電源は3ch分を一体化。
これをアンプユニットと電源ユニットに分けた構成としました。

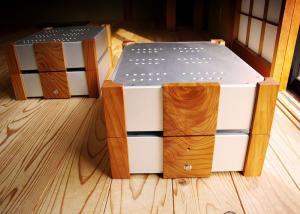

下段が電源ユニット、上段がアンプユニット




筐体のベースは中国のショップに肉厚(側板8mm,天底板4mm)なアルミBOXが安く出ていたものを見つけて個人輸入して使用。
それにケヤキ無垢材で4隅の柱とフロントパネルを自作して合体し構造と外観をアレンジして製作しました。

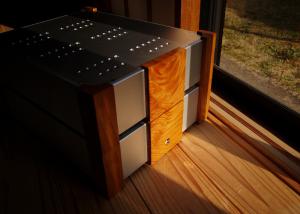

木部は全て自作なので木の選択、木目の使い方などにこだわることで外観は市販のハイエンドアンプ並かそれ以上を目標に製作しました。




木部はアンプユニットと電源ユニットを上下に積んだ際に杢目がつながるように木材を切り出しました。
表面はケヤキの杢が引き立つようシェラックで塗装。
光の当たり方によってはシェラックの独特な光沢でケヤキの杢が輝いて見えます。

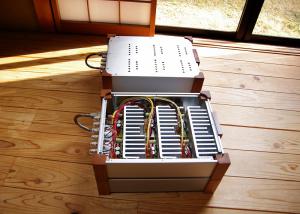

アンプユニットの天板を開いたところ。
面積の多くをヒートシンクが占める形となりました。

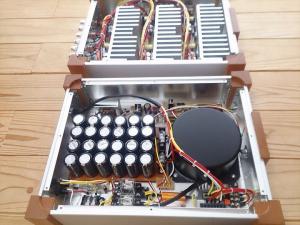

1個のヒートシンクにTDA7293を2個パラレルにした増幅基板をホット側コールド側各1枚で計2枚取付け、1チャンネルあたりTDA7293を4個使ったBTLバランスアンプとなっています。
その他の主なパーツは
カップリングフィルムコンデンサ ERO MKT1813
電解コンデンサ 東信工業 Jovial UTSJ
金属皮膜抵抗 DALE RN55
その他フィルム ニッセイ APS
などとなっています。





電源(手前)は1セットで3チャンネル分(スピーカー片チャンネル分)供給。直流電源電圧は±30Vとしました。
トランスはオランダのAmprimo(後から知ったんですがゴールドムンドなどでも使われてるようです)650VAを個人輸入して使用。
平滑コンデンサーはELNA LAO 合計約91000μ。
整流ダイオードを±独立させることでGNDを電源トランスから分離して交流電源からGNDへの直接的な悪影響低減を図りました。
また出力もバランスBTLなのでスピーカーとGNDは分離されておりSPからの逆起電力の影響を低減。クリーンなGND実現を目指しました。

その他手元から離れて設置するのでフリップフロップを使った自作ON/OFF反転基板とリモコン基板も搭載してパネルボタン・リモコン何れからでもON/OFFできるようにしています。これらに必要な電源はトランスから分けて別電源としました。

素人工作な上にこの規模なのでレギュレーション的には多少不利でも安全を優先しました。
電源ユニットにはヒューズを入れ、また電源投入時に抵抗を接続し約5秒後に切り離す突入電流対策、アンプユニットにはupc1237を使ったSP保護回路を入れています。

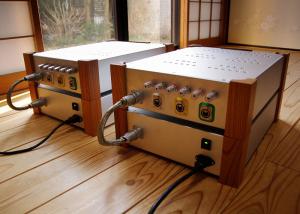

リヤパネルです。
入力はバランス専用としました。アンバランス→バランス変換は入っていません。
ユニット間接続は七星のレセプターとコネクター。ケーブルは自作。スズメッキ平編銅線でシールドしてボディーアースしました。
電源ケーブルは今のところありあわせです。

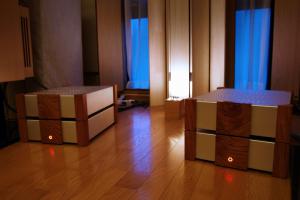

設置後の様子です。

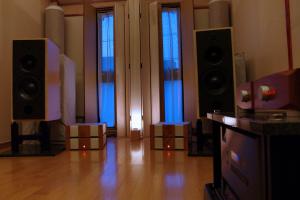

まだチャンネルデバイダーが無いのでネットワーク使ったバイアンプでの使用となっています。




写真に写ってる中で両角のASCタワースリムと右下端のWADIA21&15を除いてスピーカー・6chボリューム・パワーアンプ(いずれも日記に掲載) から音響ツールやラック、SPスタンド、ライティングに至るまで自作となりました。
(正面の窓は遮音の為に普段はこれもDIYで作った内側の木製扉を閉めた状態で聴いています。)




今後の課題はもちろんチャンデバですが、プログラム済みDSPキットを使った自作で行くか市販を買うかまだ検討中です。
