ES9028Pro DAC改造が完成しました。

このエントリーをはてなブックマークに追加
2017年12月29日

12月上旬のSS邸での音会でES9038Proに比べてES9018K2Mの力の無さを思い知らされてどうした物かと悩んでいました。
サブシステムの音が決まらない一因がここにも有るかと・・・

そうした時にヤフオクでHTPCのES9028Pro DUAL MONO DACを発見・・・ポチッてしまいました。(ES9018K2Mの材料費の倍程度で動作品を買える 何なのこの安さは!)

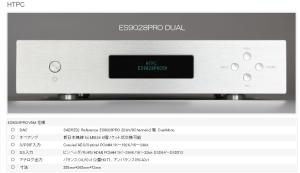

その時のHTPC HPの写真です。

まずは標準装備のHDMI I2SがGUSTARD U12と繋がる・・・ES9018K2Mと単純に繋ぎ替え出来る

IVCのOpAmpはNJM5534・・・ES9018 DUAL MONO DACでこの手のICでは8パラに対して力不足は否めなかったのでハイブリッドICのLH0032に交換した。
ので今回もLH0032に交換する為にDIP 8Pソケットに取り付け

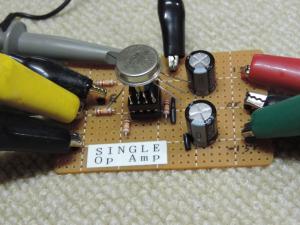

テスト中で~す

最初 変換基板を考えましたが 周辺に部品が多く取り付けが難しく ICソケットに直接半田付しました。
GBが70MHzだけ有って手持ちの発信器では1MHzまでしか出せず全く減衰せず・・・動作チェクしただけでした

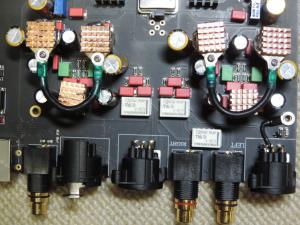

放熱板を取り付けてIC交換の状況です。

これでもLH0032はかなり熱く(60℃位かな?)なります。
プラス・マイナスのメタル缶は接続するとノイズが小さくなります?・・・GNDに接続すると逆効果??
この辺りの理屈はよく分かりません
差動合成はES9018 DUAL MONO DACでも使用したLME49990です。

広帯域・高性能OpAmpを使用すると電源周りの強化は必須なので電源用コンデンサは総替え
トランスはメーカーオプションで交換済み。
さらにLME49990のデーターシートで指定されているタンタルコンデンサを基板の裏面に10個位 張り付け・・・これが無いと発振し易くなるそうです。

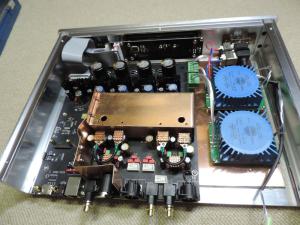

テジタル部・DAC部・アナログ部を銅版を加工して分離

底板は振動対策で1.5mm銅版を張り付け・・・スペーサーは1.5mmだけ削りました。

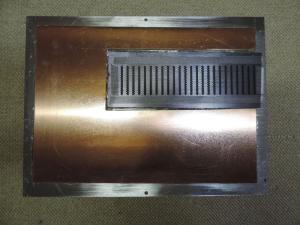

天板も同様の加工を行いました。


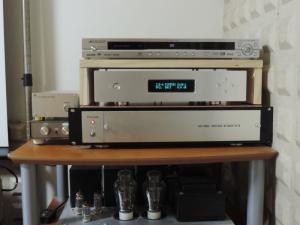

サブシステムに設置の様子です。

I2Sで352KHzまで問題無く繋がりました。
振動対策でDACとチャンデバの間にも3mmと2mmのアルミと銅の張り合わせを入れています。
門型は廃材の木を加工しました。

音の方は、さすが8パラ・・・ES9018K2Mと比較するのもおこがましい
低音の締まりの良さ,中高音の低歪感と独特の優しさと音離れのよさ・・・比較にならない!
何故にDACの電流出力をパラにすると音が良くなるのか???
一説にはS/Nが良く成るからと・・・とても聴こえるかどうかの限界レベルの話では無いと思うのですが
もっと上位のBitが影響しているような? 誰か説明してよ!

これならメインシステムのES9018 DUAL MONO DACに迫れるかな?・・・ま!比較は銅板を張り付けた接着剤が完全に硬化してから(1ヶ月程度)かな?

1/2
ES9028ProもES9018Sと同じで振動に弱いみたいです。

今回購入のHTPCのケースは高級そうなアルミ削り出しのインシュレーター付
ベリリウムのツィーターを使用した時は、アルミ固有の振動が載るとどうにも・・・

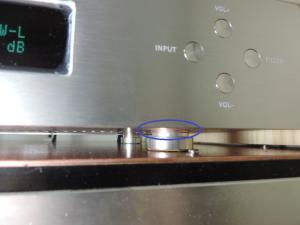

そこで天板の防振に使用した銅板の余りをホルソーで刳り貫き残骸の芯を 本体とインシュレーターの間に入れました。

振動に強ければこんな事では変わるはずが無いのですが・・・
あれれ!・・・変わってしまった??
アルミ特有の高音が緩和されました。

どうやらES9028Proも振動に対しては あまり考慮されていない様子ですね。
昔作ったBBのDACはここまで振動の影響を受けなかったような?

集積度の差かな~
人が感知出来ないμmの振動も素子にとっては震度7の地震??
