今回の製作は、友人からの依頼分の改造で　使用カ所はツィーター（ET-703）用になります。

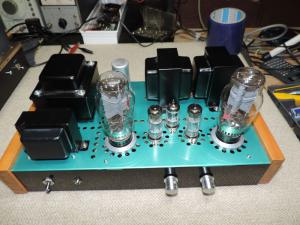

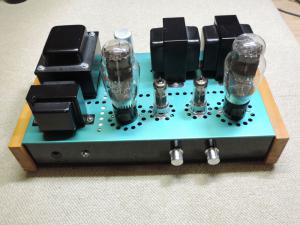

改造前の状態です。

元々FostexT-90用に製作したアンプですが・いつの間にかツィーターがET-703昇格
完全に役不足の状態になっていました。

ここで思い切って他のアンプと同じくＳＲＰＰによる余裕のドライバーに変更と銅バーによる振動対策を行います。
　　※古典管はＧ電圧が高く通常の増幅では必要な電圧が確保が難しい。

改造を始めたのか１月でしたが　途中で階段から落ちて骨折で２ヶ月ほど入院・・・

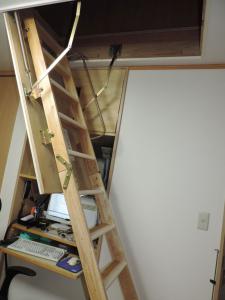

落ちた階段です。

落ちた時は暫く動けず救急車で病院へ・・・そのままＩＣＵ行となりました。

まだ杖を使ってリハビリ中ですが、退院後改造再開です。

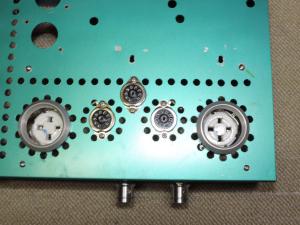

ケースの穴加工・・・ＳＲＰＰ用にＭＴ管取り付け穴の追加と出力管のリング取り付けと10mm落とし込み。

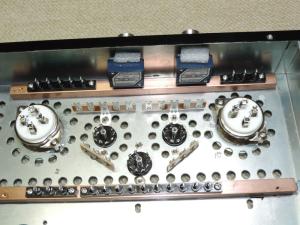

裏面の銅バーによる防振加工です。

底板も銅バーを貼り付けですが・・・底板加工だけは友人にお願いして持ち帰りです。

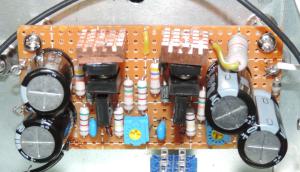

今回製作した－Ｃ電源基板です。

作る度に小さくなります。

部品を仮組してみました。

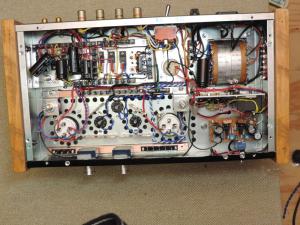

内部配線の途中経過です。

定電圧回路・－Ｃ電源とヒーター配線は完了しました。

後はアンプ部の部品取り付けですが　シングルのため大した部品も無い様子。
