パワー管のプレート電流測定にDCクランプ電流計を買ってみました。

このエントリーをはてなブックマークに追加
2019年05月05日

真空管アンプ製作時に避けては通れないパワー管のプレート電流測定。
今までは線を切らなくて良いように プレートに直列に1Ωの抵抗の入ったアダプターソケットを作って測っていました。
1Ωの両端の電圧をテスターで測定です。
Ip=V/1Ω ---> テスターの読みがそのままIpになります。

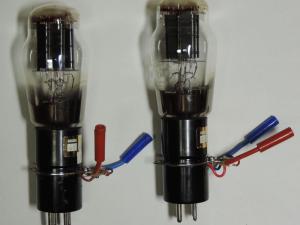

真空管を着けるとこんな感じです。

PPアンプでも左右一度に測定出来るように4個用意していました。
この方法の最大の欠点は真空管の背が伸びるのでアンプをひっくり返しての調整が難しくなる事です。
このために最近制作したアンプは最初から1Ωの抵抗とチェックピンを内蔵しています。

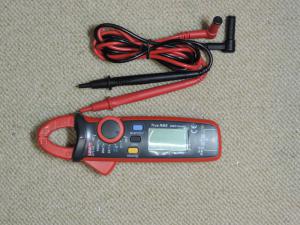

そんな時にAMAZONを見ているとDCのクランプ電流計を売っていました。
  ※ACだけでなくDCも測れるクランプですヨ!

最少分解能がDC 1mA・・・これって使えるかも??
値段も5千円未満と試してみたくなる価格です。

半信半疑で1個購入しました。
まずはZERO調から

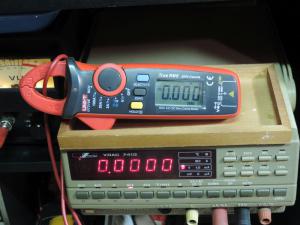

ZEROが安定するのに電源ONから10分ほど掛りましたが その後はZEROセット釦で0.000~0.001の範囲で安定しました。

次にスパンの確認です。
まずは10mAから
岩通デジタルメーターがDC 10.0mAにたいしてDC 11mAとそこそこの測定結果です。

次はよく使う30~60mAの中間の50mAです
岩通デジタルメーターがDC 50.9mAにたいしてDC 51mAと非常に良い結果です。

真空管のプレート電流も測る度に数mAは変わるのでクランプ電流計でも十分調整出来る範囲です。・・・真空管(特に三極管)の直線性の良さからみても数mAの差は無視出来る。
なんと云っても電線を咥えるだけで電線を切る事なく測定が出来るのは魅力です。

この価格でこの性能とは・・・ただ驚くばかりです。
あとは寿命がどれくらいか?ですね。

次回の日記→

←前回の日記

レス一覧

  1. helicats さん 久しぶりにレスさせていただきます。

    クランプメーターの日記ですが 製品の型番 を教えて貰えますか?

    SANWAテスターCD772を持っていますが、オプションでクランプは2種類あるようです。

    悩みどころはカソード抵抗の1〜10Ωの音質への悪影響が一つです。

    二つ目はデジタルテスター2台でカソード電流を見ながらバイアス調整をしていますが、クランプメーターも2台体制にしなければスムースな調整が難しいのでは?

    現在 LUXKIT A3700 8045G PPアンプ2台に代わる代わる音質向上策を施して、バイアス・ACバランス・ANALOG DISCOVERY 2 で歪率調整を施して聴き比べています。

    どうやら音質向上の最大のポイントは電源部の改良ではないかということが見え始めてきました。

    最近パワー管のペアリングを実アンプでカソード電流 70,75,80mA の時のグリッド電圧を測定して、近い管同士を組み合わせる方法を覚えました。

    パワー管の組み合わせはホボこれで良いとして、電圧増幅管のペアを作る方法を探しています。

    カーブトレーサーのような大げさなものではなく、簡単に出来る方法が良いのですが?

    byTada-Min at2019-10-19 16:16

  2. Tada-Minさん

    >クランプメーターの日記ですが 製品の型番 を教えて貰えますか?

    中華製品のため細かい型番は分かりませんが「KKmoon UNI-T UT210Eクランプメータ」と有りました。

    AMAZONのここで
    https://www.amazon.co.jp/gp/product/B01G2WIFX8/ref=ppx_yo_dt_b_asin_title_o08_s00?ie=UTF8&psc=1
    購入しました。
    価格は¥4,533でした。

    >どうやら音質向上の最大のポイントは電源部の改良ではないかということが見え始めてきました。

    帰還の少ない真空管アンプでは正にその通りで9割以上は電源で決まるのではと感じています。
    そうした意味でハイリスクでは有りますが出力段まで含めた定電圧電源回路は非常に有効な手段だと思います。

    ※高電圧/高インピーダンス負荷の真空管では有効な手法ですが8Ωが直接繋がる半導体では電源の制御用トランジスターに1KA以上の物が必要になり実用的でないかもですね。
     これが出力と同程度の容量だと定電圧電源でなく出力回路の一部として動作し出すので難しいですね。・・・最低でも数百~1千倍の余裕は欲しいですね。

    byhelicats at2019-10-19 19:02
