大型ウッドホーンの完成

このエントリーをはてなブックマークに追加
2018年10月12日

 前から製作を始めていたトラクティックホーンがいよいよ完成しました。
 今回製作の目標として、1つ目はカットオフ周波数を出来るだけ低くして、実際スピーカーシステムに組み込んで使用できるクロスオーバー周波数を出来れば300Hzから使用できることを目指すことにしました。
 2つ目は可能な限りコンパクトにしてTADのバーチカルツインタイプのSPに載せ替えを可能にすること。

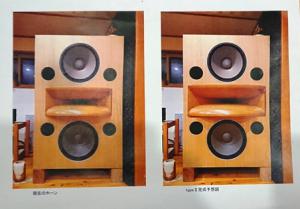

 右側が完成予定図ですがギリギリの大きさになります
一般のエクスポネンシャルホーンだととんでもない大きさになり実用的ではないので、今回もトラクティックホーンで角形にしました。
3つ目はホーンに使用する木材の材質ですが、今まで製作したホーンでは主にサクラ、メープル、ケヤキなど硬い木を使用してきましたが、最近は良質な木材の入手が難しいことと、山形のGIP LBさんからご意見のいただきホーンの響きに注目して楽器にも使用され、比較的入手が安定しているスプルース系の木材を使うことにしました。
 当然不要な鳴きが出ないように、ホーンの音道にはセパレーターのリブは入れて有りません。
リブを入れて音道の面積を5分割にして調整する方法は、作る側からすると簡単なのですが指向性は人手の葉っぱのような形になるようですね。

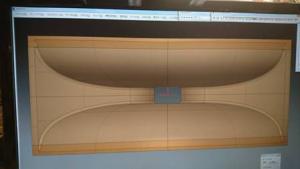

 4つ目はいつでも同じ精度とクオリティーを確保できるようにすることを目標に、今回は製作方法の一部を変更して加工精度は0.2mmまで追い込むことが出来るコンピューターミーリングによる3次元加工で製作をしました。

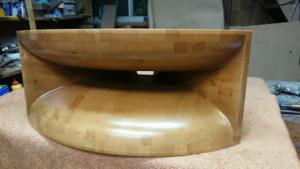

 さすがに高精度での削りだしができたので満足です。
前回製作したホーンと今回のホーンを比較すると開口部の面積が159,708mm2から229,979mm2になり、1.44倍の開口面積を確保することができました。
これはとりもなおさず、低い周波数まで負荷がかかる(ホーンとして機能する)という事とともに、能率も上がることになります。

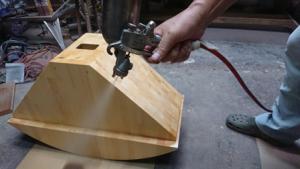

ホーンの仕上げは、表面硬度の取れる2液型のウレタン樹脂塗装にし、さらに部屋に入れた時にホーンがあまりピカピカと主張しないように半艶仕上げにしました。

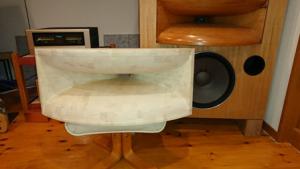

fc200Hz W=765 H=330 D=583mm 重量 24.5Kgに仕上がりました
今回は製作手順を変えて製作したプロトタイプで、まだまだ改善の余地があると思っていますが、希望している仲間もいますので少しでも安価に製作することができたらと思っています。
これから山形のG.I.P LABさんにホーンを送り込んで、試聴していただくことになっています。
 プロの厳しい試聴に耐えられるかちょっと心配ですが(笑)
 11月にはGTサウンドさんの後藤社長さんと会ってお話をさせていただく予定にしていてこちらも非常に楽しみです。
 いずれにしても自分で楽しみながら作って、いろんな方と交流出来て自作は本当に楽しいです。

次回の日記→

←前回の日記

レス一覧

  1. ついに 完成ですね。どれだけ 出音が変化するんでしょうね。

    仕上げも ウレタン塗装とのことですが オイル等の仕上げの方が

    材質の 質感が 出るようにも 思えるのですが

    いずれにしても 楽しみですね。

    byX1おやじ at2018-10-12 22:05

  2. ×1おやじさん、レスありがとです。
    オイル仕上げも良いですよねー。
    オイルの場合は、条件にもよりますがワックスで手入れが必要になり、ホーンの中までは、なかなか手が入らないので難しいです。で、今回はメンテナンスフリーのウレタンにしたんですよ。オイルのしっとり感も捨てがたいですよね。
    試聴が終わってバーチカルツインに乗せ替えたら聴きに来てください、待ってまーす。

    bycocoa at2018-10-12 22:20

  3. cocoaさん
    綺麗な仕上がりですね!

    NCマシンは夢の機械
    勢い余ってエンクロージャーまで削り出したくなります(^^)

    とても良い響きがホーンに乗ってくれる感じで楽しみですね!!!

    >いずれにしても自分で楽しみながら作って、いろんな方と交流出来て自作は本当に楽しいです。

    オーディオと音楽は人と人を惹きつけて出会いもあるし、本当に楽しいです。
    バズケロは自作ができないので羨ましい...
    これからも元気に楽しみましょう!!!

    では、では

    byバズケロ at2018-10-14 20:48

  4. バスケロさんレス有り難うございます。
    昨日、G.I.Pラボさんな送ったんですよ。
    どんな感想を貰えるか、怖いような楽しみです。
    バズケロさんもいろいろ調整に取り組んでいるんですね、凄いですね。
    また、いろんな情報をいただけると嬉しいです。

    bycocoa at2018-10-14 21:11

  5. 素晴らしいですね。仕上がりが綺麗ですね。
     趣味でこれだけの物を作るなんて、羨ましいくて尊敬します。
     自分も技術が有ればな~と思います。
     小型でも良いからウッドホーンのスピーカー部屋に入れ鳴らしてみいですよ。



    bytomochin at2018-10-15 13:12

  6. tomochinさん、有り難うございます。
    メーカーさんはこんなことはしないとしないですが、そこは自作の成せる所ですね。
    ホーンの音は好き嫌いがあるようですが、能率が110dBを超える音離れの良い鳴り方はやっぱり快感なので、いろいろ頑張っています。
    ぜひホーン型にも挑戦してみてください。

    bycocoa at2018-10-15 15:47
