スピーカーの低音調整の実践

このエントリーをはてなブックマークに追加
2018年08月25日

「DODAI」にコンクリートコーティングをするかしないかで迷ったのですが、
まずはやらない方向で調整しようと思います。
これを踏まえて想定される低音の出方を再度計算して確認します。

設計に関連する計算式を見つけて一生懸命に手計算です!

※カノン5Dさんのホームページを主にお手本とさせて頂きました。→リンク

エンクロージャー内部の加工を全くしていない状態での内容積は23L(㍑)で、
ダクトの口径と長さから計算をするとダクト共振周波数(Fd)は32.5Hzになります。
ウーファーユニットの最低共振周波数(F0)は39.0Hzなので、
Fd=32.5Hzはちょいと低過ぎるようです。
これだと32.5〜39Hzの間が少し谷になって、その間の音圧が下がってしまいそう。。。
最低音を伸ばす事はせず、Fdを38〜40Hz位まで上昇させ、
40Hz〜100Hzの厚みと重量感を狙っていきたいと思います。

やり方としては内容積を減らしていきます。

23L :Fd=32.5Hz
20L :Fd=34.5Hz
18L :Fd=36.7Hz
16L :Fd=38.9Hz
14L :Fd=41.6Hz

以上の計算結果より、エンクロージャー容積は16L(㍑)を目標とします。

ちなみにウーファーユニットの平坦容積(基準の容積)は計算の結果「9L」となりますので、
16Lというのは2倍近い容積となります。

※手作りスピーカー屋さんのホームページより引用 →リンク
これは低音が豊かになる方向に作用しますが、一部の低音のみが強調されるという様なデメリットを誘発する可能性もある様ですので、吉凶はやってみなくちゃ分かりません!


23L - 16L = 7L
という事で、7L分を何かしらで埋めていきます。
※埋める箇所の大部分をエンクロージャーの底にして、低重心化も同時に図ります。

ざっくりとですがコンクリートの比重を2とし、鉛の比重を11とすると、
5Lをコンクリート、2Lを鉛にした場合の重量は合計が32kgとなりまして、
DODAI(1台)当たりの製品重量は約38kgになる計算です。
『低音は質量』という教えに従った良い塩梅の重量ですよね!

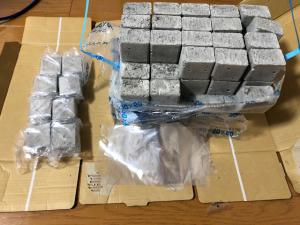

コンクリートは量の調整ができる様に「ピンコロ」と呼ばれる物を使いました。

このピンコロを片側に20個詰め込みます。

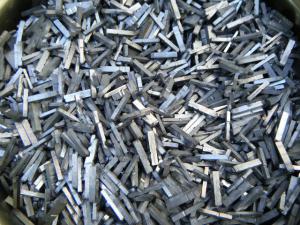

そして、活字鉛という鉛の破片を10kgほど入れます。

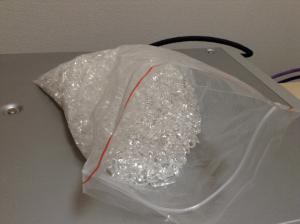

さざれ水晶も1kg投入。

あとは秘密の物体を追加。
これで大体7L分の容積を詰め込みました。

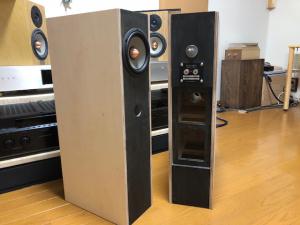

こういう時は内部にアクセスできる背面扉があると便利ですね〜。

あとから幾らでも調整が可能です。
背面扉の案は大正解!


なんてことをやっている最中に、
「SPED」というエンクロージャー設計のフリーソフトを見つけました。

※リンクはこちら→SPED

このソフトを使うと、周波数特性をグラフで図示してくれます。
設計値を変更することでその結果が目視で確認できるなんて素晴らしい!


早速図示させます。

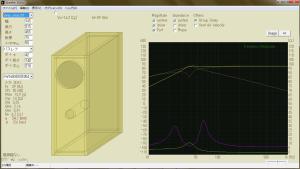

①23Lの時


②18Lの時

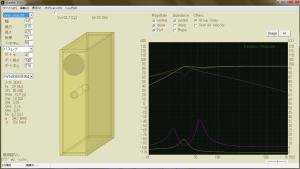

③16Lの時


分かりにくいかもしれませんが、ポートのF特とユニットのF特の合成(黄色線)が
スピーカーのF特になります。
ポートのF特の形は口径を小さくすると尖り、長くすると山が高くなる方向に変化しますので、
私が計算して決めた太さと長さはちょうど良い感じだった様です。
エンクロージャーの容積を増やすとポートの山(Fd)が低い周波数にずれていきます。
しかし、23Lのグラフを見ると明らかにF0(39Hz)とFd(33Hz)間が凹んでいます。
コレじゃダメでしょ。
16Lのグラフが密度の濃い音がしそうです。

話は変わりますがバスレフの宿命で、Fdから下は急下降します。
しかし私にとってはこの特性はかえってありがたくて、
サブウーファーとのマッチングが良くなるんじゃないかと想像しています。
※しかしサブウーファーの追加はDODAIが落ち着くまでペンディングです。


フリーソフトの結果をみてもイメージ通りになっており気を良くしましたので
お次はいざ、スイープ音を鳴らして確認!



聴感上、波はあるもののすごい谷は感じられないので良い線ではないでしょうか。
(うんうん)

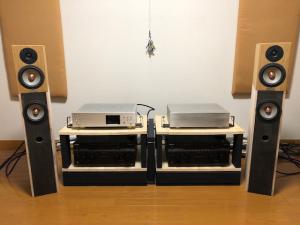

続いていつもの音源で確認!
→ ダイアナクラール 「月とてもなく」

部屋中いっぱいに深く広がるフワッと逆相的な空気感の中、
天井くらいの高さで前奏のピアノのピントが合った一音一音が硬く冷た目に粒立つ。
その後のベースの深く沈み込む部分では今までに感じたことがないくらいに深い、
そして重量感がありつつ決して膨らみ過ぎることがない私好みの響き量。
弓の擦れる音がした後のベース、
まさに弾かれた様にキレ良く鳴る「ベンッ」に質量が乗る。
そして弦の震えが空気を伝わって感じられる。

ボーカルはツィーターよりちょいと高い位置でセンターにビシッと小さく浮かぶ。
少し暗めですがハスキーさと潤いが両立してなんとも艶めかしく実在感が凄い。

コレは良い!!
いや、想像をはるかに超えて良過ぎる!!!
オーディオの神様が奇跡を起こしてくれたのか⁈
それとも自作によるMAXプラシーボ?
だよなー

プラシーボでもいい、今は粗探しはやめてしばし音楽に浸ろう
至福…
