『N-07A』デジタル編③ ネイキッドフォーLANケーブル&フェライトコア

このエントリーをはてなブックマークに追加
2019年02月09日

今、最も気になるマテリアルが「オーグライン」です。

金のAuと銀のAgを組み合わせたAUG(オーグ)。
貴金属と呼べそうな高級線材。
惹かれる。
いや、既にズブズブだ。
ベルウッドさんとゲオルグさんがオーグラインのUSBケーブルを自作された日記を読みまして、その音が私が求める音の方向に合っているように感じてからというもの頭の中は「オーグライン」一色。
ちなみにベルウッドさんとゲオルグさんを組み合わせたら「ベルルグ」だ。
強そうだ。
いや、実際に強いのだろう。。。
ちなみにゲオルグさんとパグ太郎さんを組み合わせたら、、、
やめよう。
ズレた。
オーグラインの繊細な高音に厚みのある中低音。
欲しい。
デジタル信号ラインとアナログ信号ラインの全てをオーグラインに変えたい。
いっそ電源線も。
ダメだダメだ、こんな事をしていたらお小遣いオーディオが破産してしまう。
CENYA、こういう時こそ頭を使うのだ。

と、
前置きはこのくらいで。

私のシステムの中のデジタル信号ケーブルはLANケーブルなので、まずはこれをオーグライン化してみたいと思います。
自作された方はご存知でしょうが一般的にはあまり知られていないLANケーブルの中身は、互いにツイストされたペアのケーブルが4つ組み合わさった構造になっています。
線材は合計8本ですね。
オーグラインの単価を3,000円/mとすると、
50cmのLANケーブルを自作するのに3,000円/m × 0.5m × 8 = 12,000円。
私のシステムでは2本必要なので24,000円かあ。

頭を使うのはココだ!

あまり知られていませんが、音声通信レベルの速度の遅い通信機器同士のやりとりにはLANケーブルの中の2ペアしか使われていないという事実。
1ペアが (送信+)と(送信ー)
もう1ペアが(受信+)と(受信ー)
つまりは4本の線だけで通信ができるという事。
NASとネットワークプレーヤーを結ぶLANケーブルは上記のような2ペアで十分でしょう。
そうすればオーグライン購入金額が半額になる!

本当か?

と、いう事で試してみました。

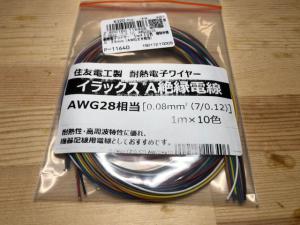

購入したテスト用線材がこちら↓

あまり太いのはLANコネクタに刺さらないので細めの線材になります。

渋い色を4本選んで50cmに切りそろえてコネクタに挿します。
ちなみに挿す穴は1、2、3、6番です。

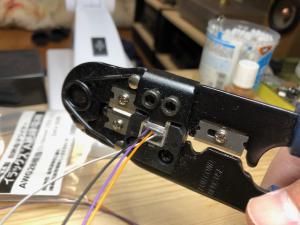

専用の工具で端子を圧着

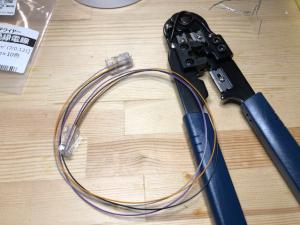

シールドも外装もない4線のLANケーブルが完成。



名付けて『ネイキッド4LANケーブル』!


1組のLANケーブルを作るのにかかる時間はほんの数分で出来てしまいます。
超簡単!

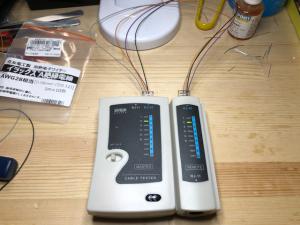

ちゃんと導通があるのかどうかをテスターでチェックします。

導通がある線番のランプが点灯します。
1、2、3、6番だけのランプが点灯する事を確認してOK!

それでは機器に接続してみましょう。

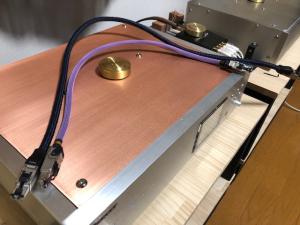

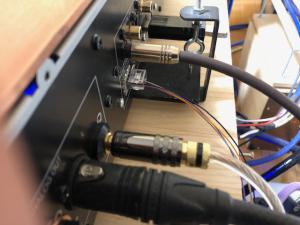

ハブとネットワークプレーヤーをつなぐオヤイデケーブルの自作LANケーブルを外して、ネイキッド4LANケーブルに差し替えます。


ちゃんと音が出ました。
やっぱり2ペアで十分なんですね!

音はというと小さな差ですが変化がありました。
ネイキッド4の方が空間の雰囲気が開放的で伸びやかに感じます、以前のLANケーブルでは若干ですが圧迫感があったという事に気が付かされました。
そして、極小変化ですがジャズライブ音源の客席の話し声的な騒音がハッキリと聞こえる方向になりました。
続いて、もう一本のハブとNASをつなぐLANケーブルを交換。
ここにはオーディオクエストのウォッカを使っていました。

既設のこの2本をネイキッド4に交換した事になります。

むむ!?

変化量が結構あります。
確実に違うと断定できるレベルの変化が。。。
なんと言いますかスッピンになった感じです。
ウォッカはノイズを消して柔らか目の音にするという上質なフィルターのように感じます。
ノイズ対策が万全ではない機器同士の接続には大きな効果を発揮するというイメージが浮かびました。
ネイキッド4はありのままという感じで、ダイレクト感が増しました。
どっちが好きかと言われるとウォッカの音の方が好みには近いのですが、生々しさや鮮度という点でネイキッド4の方が有利で、オーグラインの本番バージョンに可能性を大いに感じる結果となりました。

4線で作ることは決定しましたが、果たして構造はネイキッドでいいのか?
1線毎にちょいとブカブカのチューブ(計4本)に入れて、尚且つそれらを1本の大き目のチューブに収めてみるか?
空気絶縁というやつです。
チューブの素材はPTFE?
『エアフリー4LANケーブル』
近いうちに試してみようと思います。
(シールドが必要かどうかの検証も。。。)

(追記)
LANケーブルをラダー型で自作したヘンタイを発見したので紹介します。(笑)
『ラダーフォーLANケーブル』

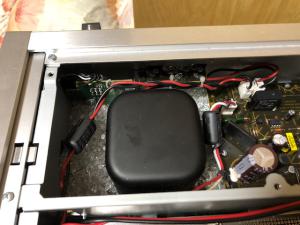

ネイキッド4LANケーブルに変えたお陰で生々しさが増しましたが、高域が少し硬くなったようにも感じましたので、N-07Aの電源ラインにフェライトコアを噛ませてみました。

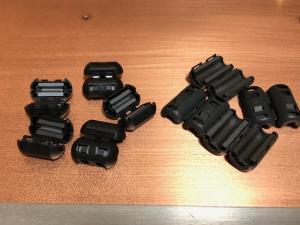

秋月で購入した一個60円とか80円のフェライトコア

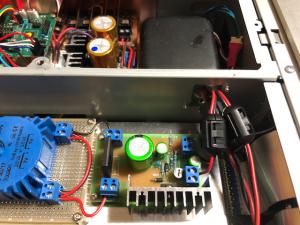

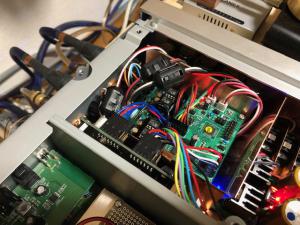

これを全てのACラインとDCラインに一個づつ取り付けました。




音が出た瞬間に雰囲気が静かになった様に感じました。
懸念していた音数の減少なども今のところは感じません。
高域の硬さはほんの気持ちだけ優しくなったかな?
良い方向に向かっている印象なのでこのまま進めます。
