タイムアライメント測定とSPセッティング

このエントリーをはてなブックマークに追加
2019年03月15日

ちょっと面白いスピーカーのセッティングを思いついたと公表していた内容を今回の日記に書きます。

きっかけはタイムアライメントの測定です。
タイムアライメントというのはツィーターとウーファーのボイスコイルの位置(奥行き)の違いによる、視聴位置までの音の伝達時間のズレがどれだけあるかという事だと私は理解しています。
これを視覚的に明確に測定表示してくれるソフトがありまして、それが 『Wavelet Spectrogram』 です。


早速測定ですよ!

【条件】
測定対象 :DODAI&CENYA (2WAYダブルウーファー) 左側のみ

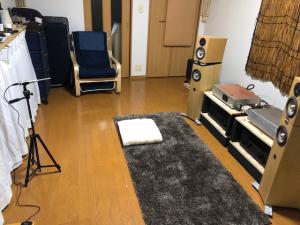

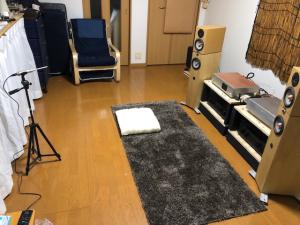

測定位置 :視聴ポイントで耳の高さ



【測定1回目】ノーマル状態

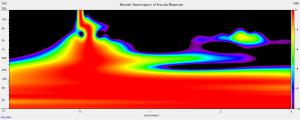

測定結果


横軸の時間軸の 「0msec」 のところで赤い色の軸が真っ直ぐになっていれば、タイムアライメントが取れている事になるのですが、残念ながらグニャッと曲がっています。



改善の方法は視聴位置を基点として、ウーファーよりもツィーターを少し遠くなるようにセッティングします。
思いついた方法がコレ↓

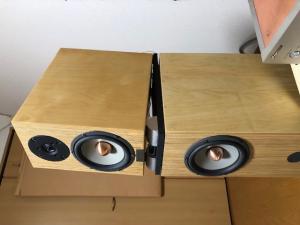

DODAIに乗っているCENYAを傾けちゃうのです!
仰角をつけると言うのでしょうか。
あごをしゃくったような感じが若干偉そうですがお許しください。

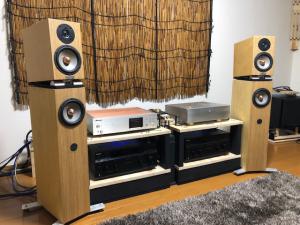

フロート機構もちゃんと活きていますよ。



【測定2回目】 シャクリセッティング

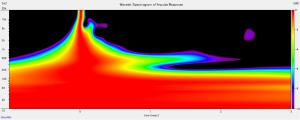

【測定結果】



いい感じに真っ直ぐになってきました。
500Hzあたりの歪みについては何が原因でどうすれば改善できるのか全くわかりません。

タイムアライメントが整うと奥行き間や定位が良くなると言われているので、
聴感上もそんな気がします。ほんとか?(笑)

右側のしゃくりセッティングの結果も同じような感じに揃いました。



このセッティングはDODAI&CENYAだからこそ可能なオリジナルのセッティングだと思います。
ん?
ブックシェルフだったらどれでもできるか。。。


ちなみにインパルスレスポンスも改善が見られました。

ノーマル

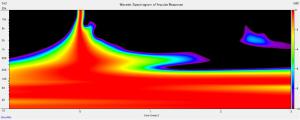

シャクリ

0msec辺りの振れ幅が小さくなってますね!
※ちゃんと測定できているのかは心配。。。
