まだアースしてなかったの? エルマクリーン2

このエントリーをはてなブックマークに追加
2019年02月03日

(注意:すでにアース工事されている方には不必要な内容ですのでパスしてください。)

そうなんです。今までも気にはなっていたんですけど、何もしていませんでした。
他人のブログには、アース線つけるとプリのシャーシ電位5Vだったのが1Vになった、とあり、5V位だったら・・・遠くまで線繋いだり、付けてかえってノイズに悩まされるかもしれないし、ヘタすりゃ、痩せたギスギスの音にもなりかねないし、とも思っていました。 根が不精ということもありますが。

実際、30年程前に買った古いアナログのテスターでシャーシ電位測っても針が振れないし、販売店の方も、ノイズやなんかに悩んでなければ、特に気にしなくていいですよ、って言ってたんですよね。

ところが、このサイトでアース関連の日記を拝見したり、さらに去年11月大阪のオーディオセッションで、テロスのアクティブアースを見て、良いと思ったんですが値段が高くて、なんか違う方法はないのか、まぁ、のんびり考えよう、となっていたんです。

そこでまずは新しいテスターPM11を購入してシャシー電位計測。何もつなげずDSM 電源オンして底部のボルトで、んー29V!
マジか?
 逆相につなぐと 46V!
パワー・アンプも似た様なもの。 これは早急になんとかせねば。

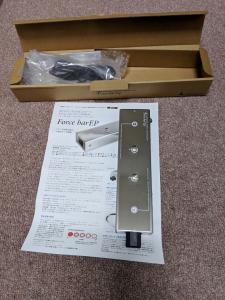

で、ネットで探して先ず買ったのが、Kojoの仮想アース フォースバー 。



DSMのアース端子やRCA出力に挿しましたが、駄耳には違いがわからず。フォノイコでノイズを測ってみてもボリュームMAXで2dB増加。誤差ですけど、気分悪い。

シャーシ電位も殆ど変わらず。(後で調べると、PhileWebで福田氏が、GNR3.1miniのレビューで、バーチャルアースでは電位差は解消できないという意味のことを言ってました)
電源タップの根元なら効くんだろうかと、付けてみたけどこっちも変わらず。

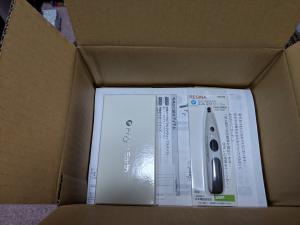

さてどうしよう、他に方法はないか、とネットをゴソゴソ検索したら、仮想アース関連もチョコッとあったんですが、パソコンの電磁波を抑制するという商品を見つけました。それが、エルマクリーン2




電気製品のアースを何らかの処理をしてコンセントのニュートラル側に落として、電磁波の発生を少なくするというから、シャシー電位もさがるような説明。
それにしても宣伝のブログには、電磁波が減って気分が良くなったとかなんか、長ったらしい感想やレビューがドッサリ。
オーディオ用じゃないし、マユツバ物かもしれないけれど、面白そうだから購入。(電磁波はどうでも良いんで)

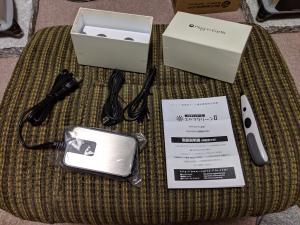

何か、昔オーディオテクニカの吸着するターンテーブルシートのポンプを小さくしたみたいな形。
一緒に買った検電機を機器に翳すとピーピー、ピーピーと喧しい。電磁波出まくり! 出血大放出!(これでビビらせようとしてる様ですね)

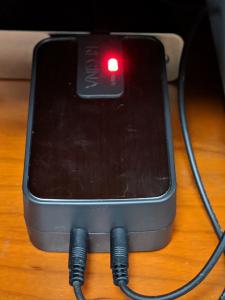

早速、DSMのアース端子に取付けて、何も繋がず電源オン。検電機は反応しなくなる。(まぁー、その辺はメーカーも考えているだろうから、当たり前か)
テスターでシャシー電位を計測すると、1.5V。電源オフで0.6V。
あら〜、ちゃんと落ちてますね。

すべてのケーブルを元に戻して、もう一度測ると、1.4V。(欲を言えば、1Vを切って欲しいところですが)
さらに、もう1口繋げられるので、AirMac ExtremeのUSBの口につなげると、そこに繋がっている機器(前は14.4VあったNasもその他のHDD)もすべて1.4Vに。

その後、電源コンディショナーなど、いろいろに付け替えたら、SPのー端子に取り付けた時が一番低くなって、0.6V。
今は、DSMのRCA出力端子に繋いで1.2Vです。

ノイズの方は、携帯のアプリ(Sound Meter)で計測。
(電源オフの所謂環境雑音が37dB)
普段の音量でも全て37dB(普段の音量は、DSMの表示で35、フルボリュームは100)

DS、パソコン     入力で、フルでも37dB(エルマオン、オフ変化なし)
フォノイコ1(PH3D) 入力で、フルで 71dB( オンで72dB)
フォノイコ2(Leggiero) 入力で、フルで 58dB( 〃 54dB)
フォノイコ3(MM ) 入力で、フルで 55dB( 〃 54dB)

と、繋いでもノイズに大きな変化はないようです。

肝心の音は、痩せてギスギスも、情報量増加・透明度マシマシとかもなく、私の駄耳にはほんの少し音量が落ち、スキッとした感じくらいの小さな変化。

まだ、取り付けて2日ほどですので、もう少し様子を見なければいけないですが、音が悪くなったりノイズが発生したりという事態にはならなく、シャーシ電位が十分下がったので取り敢えず一件落着としました。

以前の日記を拝読すると、アース線を変えると音が激変したとありましたので、これからそれも試してみたいと思っています。また、ノイズに悩んでいたら、ifi AudioのiPurifier ACと併用したら面白いかもと思います。(責任は持てませんが)


オーディオで使っている方のレビューがあったので抜粋しておきます。

『電磁波除去を謳っていますが、実際は一種のアーシング装置で、機器のアースをコンセントのコールド側に落とす事で機器のシールド効果を高め、電磁波の放出を抑えるという機械です。挿すコンセントによって効果の大小があるので注意が必要です。同様の製品(RE-9やテスラクランプ)の中では最もアース効果が高く、シャーシ電位の低下も大きかったです。能力は間違いなく優秀なのですが、構造のわりに値段が非常に高価です。』

上のレビューにあるように、オーディオ価格に慣らされた私は、本体2万円弱(税込、送料無料)、検電機5千円のこの商品をそんなに高くないと感じましたが、一般商品としては割高に感じるんでしょうね。


ただこの商品、既にアース工事をされている方には無用、両方つけるとブレーカーが飛ぶらしいです。
主にパソコン等一般の家電用ですが、集合住宅にお住まいで、アースやシャーシ電位にお悩みの方には試してみる価値はあるのかもしれません。

でも、いつまで効果を発揮するのか不明だそうだ。   ん~~~ん、大丈夫かー???

長文失礼しました。

次回の日記→

←前回の日記

レス一覧

  1. TON2さん
    はじめまして。

    アースに関する貴重な情報ありがとうございます。
    私もKOJOやアコリバ の仮想アースを所有していますが、正直効果を実感できず、やはりアクティブアースかなと悩んでいる状況です。

    エルマクリーン2は電位を下げる効果はあるようですが、それが音質効果にあまり繋がっていないようですが、値段を考えると気になる製品です。

    エージングは必要ないと思いますが、時間変化や接続機器で効果を発揮するかもしれませんね。

    byvanilla at2019-02-03 19:28

  2. vanillaさん、はじめまして、レスありがとうございます。

    はい、今のところ私のシステムでは音への影響はあまりありませんでした。
    それからすると、やらなくても良い様に感じますが、アンプ等の動作においてシャーシ電位が高いというのはあまり好ましいと思えませんので、とりあえずは、半歩前進と考えています。

    以前にミネルヴァさんの日記「アース電位の測定について」にアース線を、アコリバのEE/F2.6 tripleCの片側一本使いやオヤイデの3398Eに変えると激変したというやりとりを拝見しましたので、それを参考にしてみたいと思っております。

    byTON2 at2019-02-03 21:12

  3. TON2さん こんばんは。

    リアルアースですが、パワーアンプのシャーシ電位は人体アースとで0.005Vというほとんど零電位が得られています。

    実はマイ電柱の付録?みたいに捉えていて、コストが余計にかかるならアース工事は要らないですよと出水電器、島元社長に述べていました。

    「電柱とセット販売?」なんで、是非やっておいた方がいいです!
    うちのアンプ、ALLION A-10であるなしをやったらまるで違いますから!

    で工事をやってもらって、接地抵抗1Ωを確保できました。
    しかし、その後もこの活用が今ひとつわからず、5ヶ月近く放置。

    年末ころからようやくそのオーディオ的意味を実感として理解できたところです。

    オンオフ実験でパッパッと音質が変わるものではなく、2時間、まる1日とか効果効能が出るのに時間がかかります。
    おそらく、中のコンデンサーらパーツレベル、機器相互まで電位が安定して揃うのに時間がかかるからではと推測しています。

    一番すぐに出るのは残留ノイズです。
    ソナス・ファベール/アマティ・トラディションに自作真空管アンプを繋げています。
    それまでツイーターに耳をくっつけると「サ~」というホワイトノイズが聞こえたのですが、アース接続でまったく無音になりました。

    理屈は今日の日記に記したとおりですが、ノイズフロアがしっかり下がることと、基準電位の明確化と安定で、機器相互にノイズの飛びつきがなくなったことが大きいと思っています。

    by平蔵 at2019-02-03 23:04

  4. 平蔵さん、レスありがとうございます。

    アースの事は今までなおざりにしていて、表面的な知識しかありません。平蔵さんの日記やブログで勉強させて頂きます。

    リアルアース  やっぱり凄いですね。シャーシ電位0.005V、接地抵抗1Ωですか。桁が違いますね。
    残念ながら賃貸マンション暮らしなんでこんな仮想とか擬似とかと呼ばれるものを使うしかないんです。

    HPによると、エルマクリーン2(プラグインアース)はB種アース同等と謳っています。
    以下引用
    <<アースにもその質によりグレードが有りますが、例えば一般家庭での銅製のアース棒を地中に打ち込む「C種アース」。官公庁、病院、電力会社等で用いられている接地抵抗の小さな良質の「B種アース」。 『エルマクリーン』をお使いいただければご家庭で「B種アース」のご利用が可能となります。>>

    ただ、一般家庭のアースは、300V以下なんで「D種接地」になると思うのですが、「C種アース」と表現していますので、その信憑性は首をかしげるところです。

    最後にちょっと強がりを言わせて貰うと、
    私のシステムはアースなしで(フォノイコ以外)TWに耳を近づけてもほぼノイズが聞こえないので、擬似アースした時の残留ノイズの低減がどれくらいなのかは分かっていません。

    byTON2 at2019-02-04 10:40

  5. おかげさまで、この製品を調べるうちに、セット販売されている、電磁波測定器を使って、家中の電気機器を測定したこちらの内容が参考になりました。

    一階
    https://naturalharmony.co.jp/takuhaiblog_dennjiha1/

    二階
    https://naturalharmony.co.jp/takuhaiblog_dennjiha2/

    いくつかポイントを拾うと

    ・電源を入れていなくても、コンセントを挿しっぱなしだけでかなりの電磁波が出ている家電品がある。扇風機、エアコン、電気ストーブら
    (音楽室のエアコンのコンセントを抜きました)

    ・洗濯機らでは、コンセントの極性合せでだいぶ電磁波が減る。
    (うちでも逆にささっていた)

    ・タコ足配線ら配線自体が悪いと電磁波が増す。
    (オーディオでテーブルタップに挿すコンセント数は控え目に)

    測定器は空中に放出された電磁波を測定するもののようですが、コンセントから逆流して電源を汚染している分が必ずありそうです。

    トランス、フィルター、インバーター式電源生成アンプらより前に、ノイズの元を絶つことの大切さを改めて知りました。

    by平蔵 at2019-02-04 12:49

  6. 平蔵さん再レスありがとうございます。

    マンションなどは大丈夫ですが、戸建ての住宅は床下にケーブルが通っている場合があるそうですから、足元から電磁波が、・・・ なんてことになっているかも知れませんね。

    それとACアダプターはどれも良く鳴りますが、アースに繋げていれば、本体は鳴りません。

    極性を合わせると電磁波が減るんでしたら、ウチの家電の極性も調べてみる価値ありそうですね。

    ただ、冷蔵庫と電子レンジ等以外は、20cmも離れると感知しなくなるんで、あまり神経質にならないでおこうと思っています。(メーカーの思うツボ)

    実際リスニングポイントでは全然鳴りませんから

    byTON2 at2019-02-04 18:24

  7. TON2さん こんばんは

    私もエルマクリーン(2ではない方)を使用していますが、音質的な効果はよくわかりません。

    説明書によるとアースされている機器や電池駆動の機器、それにアンテナが接続されたテレビには効果がないとなっています。私の使用しているオーディオ関連機器はほとんどが電池駆動であり、電池駆動でない機器もアースがあるため、効果がなくてもメーカーのいう通りではあるのですが。

    しかし、アンテナがつながっているテレビは電磁波がアンテナから逃げるから不要とはどうなんでしょうか。

    byよんまる at2019-02-04 23:08

  8. よんまるさん、おはようございます、レスありがとうございます。

    この日記を投稿する前に、以前のよんまるさんの日記を拝読いたしました。
    2になって形状も変わりましたし、主にPCに接続されノイズの低減について書かれていたようでしたので、自分の印象を掲載させて頂きました。

    アンテナやアースの知識はほとんどありませんから、間違っているかも知れませんが、

    確かに、アンテナをつけていたらアースが取れている、と勘違いしそうな表記ですね。
    ただ、アンテナで受信する電波は電磁波の一種だと思いますので、アンテナ線を繋げば電磁波の通り道になる、ということかも知れません。

    また、電池駆動も電界はないかも知れませんが、磁界は発生していると思いますので、電磁波は出ているのじゃないかと思います。それが人体に及ぼす影響が少ないとか、これが除去できる極低周波帯域(5〜2kHz)じゃないので、問題視していないという事でしょうか。

    byTON2 at2019-02-05 09:14

  9. TON2さん、こんにちは。

    アクティブアースといえば先日のオーディオショーの実演。
    Ansuzのアレは反則でしたね(゚∀゚)

    私の新居はリアルアースを引きました。
    繋ぐと下の沈み込みが明らかに変わります。

    1つ注意です。
    シャシー電位が下げれるからといってアレコレ繋がないのが吉です。
    シャシーグランドラインがどう繋がってのかを一度図示してみて一本線になるようにしてください。要はループを作らずその終端にアースすると効果が倍増するはずです。
    機器によってはシャシーGがコールドに落ちてる物もございます。
    2P電源だからループしないみたいな事をお書きの方もいらっしゃいますが、コールドラインを伝ってのループもあり得るのです。そこも盲点なのです。
    簡単な方法として、アンプとレコード位だけ接続。アース終端はDSMがいいと思います。その音を聴いてから、他の機器を少しづつ繋いで行くのです。ループが発生すれば明らかに曇ります。

    私も仮暮らしの時はアースで悩みました。TON2さんの悩み痛い程理解出来ます。
    分かりにくかったら連絡下さいね。力になりますので。

    byおいけ at2019-02-06 11:04

  10. おいけさん、こんにちは。

    あれはまだオフレコなんでしょうか?


    アースやなんか色々御教授頂きまして、ありがとうございます。
    やってる年数だけ長くて、硬くなった頭には中々浸透して行きませんが、懲りずにこれからも教えてください。

    うわぁ〜 リアルアース引かれたんですね。良いですね。やっぱり仮想や擬似とは違うんでしょうね。落雷の防御もされているんでしょうか?
    最近は何かと災害が多い時代になりましたので、気を付けてください。

    今の所、私の駄耳には曇った感じがしないので、大丈夫かと感じていますが気を付けます。
    もう少しアースのケーブルで遊んでから、また一つ教えて頂いたTMD3も手に入れたのでそっちも手を出してみようと思っています。

    byTON2 at2019-02-06 14:11
