電解コンデンサへの突入電流を測定

このエントリーをはてなブックマークに追加
2018年02月13日

前回はAC100Vからのアンプへの突入電流を測定しましたが、今回は電解コンデンサへの直流突入電流を測定しました
電源としては試行錯誤の結果、自動車用バッテリー(YUASA 40B19L)にスイッチング電源から13Vで充電しながら測定しました
スイッチング電源だけだと瞬間的な供給電力が不足します(実験済み)

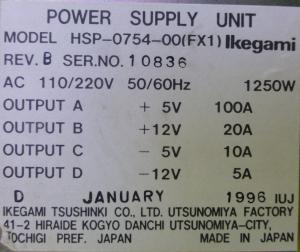

使用したスイッチング電源はこんなスペックです(+12Vは+13Vに調整済み)

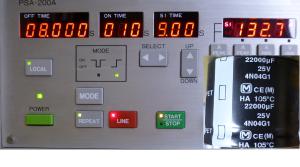

最初のコンデンサはPanasonic 22000μF 25V
容量とESRはこれ

そして突入電流は

流石に大容量のコンデンサです

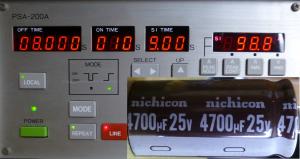

次はニチコン 4700μF 25V


容量の差ほどは減ってませんね

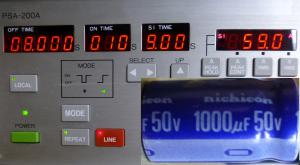

次はニチコン 1000μF 50V


意外と流れます

最後にオーディオファンにはお馴染みのMUSE 1000μF 25V


同じ1000μFでも違いますね

測定前は容量で大きな差が出ると思っていましたがチョット違いました
もっと瞬間供給電力が大きくて、極太のケーブルを使えばもっと差が出る可能性は有りますが傾向は掴めたと思います

次回の日記→

←前回の日記

レス一覧

  1. 好事家さん、初めまして、yhhと申します。

     一連の突入電流測定記事。有難く読ませていただきました。
    私の場合は、真空管アンプの突入電流が課題でして、直熱整流管、整流ダイオード使用時が課題でした。

     なんら測定器具を所持していませんので、どれほどの突入電流が流れているか分かりませんで、実験の電流値を見て驚きました。

     私の対策は、突入電流防止抵抗を入れ、抵抗の前後にLEDランプを取り付けています。

     ランプ点灯時は、過大電流が流れていると判断し、ランプ消灯で充電完了、パススイッチONで対応しています。

     目視でモニター出来れば本当に安心できますが、なかなか難しいですね。

     これからも、測定器を持たない者のため、種々実験を宜しくお願いします。

     yhh




    byyhh at2018-02-13 20:22

  2. yhhさん、初めまして
    LEDランプによる「過大電流モニター」なかなか良いアイデアですね
    手動で突入電流防止抵抗をバイパスする方法は私の様な迂闊者がやると、次回電源投入時にバイパスしたままにしてしまいそうで心配です

    実験していて気が付いた事ですが、電源ラインの太さで大きく突入電流が変わることです(当然と言えば当然ですが)
    ネット上に情報は溢れていますが、自分でやってみて納得することも多いと思います
    私の気まぐれな実験でも、誰かの役に立てば幸いです

    by好事家 at2018-02-13 22:18

  3. 大容量コンデンサの突入電流は怖いですよね。
    私の作ってるフィルター群も怖いです。
    フィルター群を搭載したPCの電源投入時なんて、ACアダプタのLEDが一瞬暗くなりますから…

    10000μFクラスは1個使うのが限界です。
    2個使うとPCは起動できません。

    チュークコイルの後にコンデンサが繋がるので突入電流のピークは小さく、10Aくらいです。
    計算上もそのくらいです。
    でも、私の使うPCはACアダプタ容量が60W(12V5A)と少ないので、10Aでも既に定格オーバー。
    突入電流防止回路を作ろうとしてるところです。

    が、いろいろ面倒なんですよね。
    電源を安定させてからPCを起動させないといけないので…

    byしゅんかん at2018-02-13 22:28

  4. しゅんかんさん、こんばんわ
    私の音楽鑑賞用PCは12Vと5Vラインを外部のコンデンサアレイに接続してますが、いまのところ問題ありません
    しゅんかんさんのPCに60WのACアダプタ電源(12V5A)はあまり余裕がなさそうですね
    この際、10A位のシリーズ電源に替えてみるとか
    ただし、ご存じの様に10Aクラスのファンレスシリーズ電源は大きくて重いのが難点ですが(私の所有してるVOLTEKのやつは12V11.8Aで13.5kg程あります)

    >が、いろいろ面倒なんですよね。
    >電源を安定させてからPCを起動させないといけないので…

    PCの電源を切らないという方法も有りですかね(^^ゞ

    by好事家 at2018-02-13 23:36
