DAC用DC5V電源ノイズについての考察その2

このエントリーをはてなブックマークに追加
2018年04月15日

自作のノイズフィルタ(Murata BNX002-01とコンデンサを使った物)のノイズ除去効果について考察します

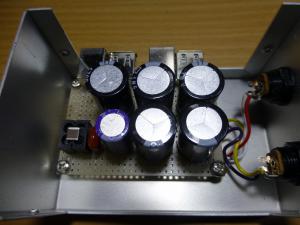

基板の左下にある四角い物がMurata BNX002-01です
オマケの機能としてUSB端子が2系統あり、普通のUSBケーブルを
このフィルタBOXを経由させる事によりPCからの5Vを遮断し外部電源からの
5Vを供給する事が出来ます(信号線はスルーになっています)

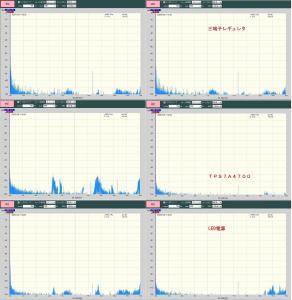

結果のグラフです、左側がフィルタ無し、右がフィルタ有りです
三端子レギュレタはあまり改善が見られません
TPS7A4700は見事な改善です
LED電源は、まあまあの改善です

次回はフェライトコアを使ったフィルタについて考察します

次回の日記→

←前回の日記

レス一覧

  1. 初めまして、好事家さん

    ホンダのリチウムイオンバッテリー蓄電機E500では5VのUSB出力があるのですが、電源ノイズはどういったレベルだと思われますか?
    www.honda.co.jp/battery/e500jn/
    拙宅ではDC機器がないので交流出力のみ使っているのですが、E500のインバーター出力でも音質向上に大きな効果が出ているので気になりました。
    インバーターを介さない直接DC出力では、さらに効果が大きいのでは・・・と。

    今日までの募集ですが、ホンダのホームページでE500のモニタープレゼントがありますので、ご参考まで。
    http://www.honda.co.jp/battery/campaign/monitor01/enquete/

    byもろこし at2018-04-15 11:31

  2. 初めまして、もろこしさん

    リチウムイオンバッテリーから直接5Vは供給出来ませんので、普通に考えるとDC/DCコンバータを使いますが、ノイズに関してはコンバータの性能によりますので何とも言えません
    特にスイッチングレギュレータ方式だとスイッチングノイズが乗ります

    AC100Vで効果が確認出来たのは、家庭のAC100V電源と切り離された事と新たに交流波形を生成した効果だと思います

    モニタープレゼントの件は存じ上げておりましたが、アンケートが面倒なので応募を断念しました(^^ゞ

    by好事家 at2018-04-15 12:30
