DAC用DC5V電源ノイズについての考察その3

このエントリーをはてなブックマークに追加
2018年04月15日

前回に続きノイズフィルタの効果を考察します

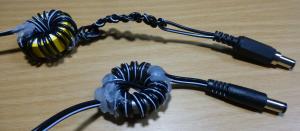

今回のフィルタはこれです


壊れたPC用ATX電源から摘出したフェライトコアにケーブルを巻いた物です
上のフェライトコアは「キャンセル巻き」と余った部分はミサンガ編みです(^^ゞ
下のフェライトコアは「W1JR巻き」で、一本のケーブルの両端に上下のフィルタが付いています

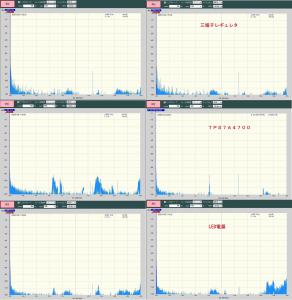

その効果は


三端子レギュレタについては、かなり低い周波数については少し効果がありましたが全般的にはあまり効果が見られません
TPS7A4700は見事な改善です
LED電源は、かなりの改善です

次回は前回のフィルタと組み合わせた効果を考察します
