チャンネルデバイダーの試作 3

このエントリーをはてなブックマークに追加
2018年02月11日


  相変わらず、チャンデバの試作を行っています。

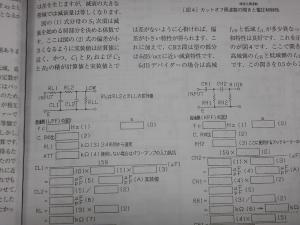

先日は、K&Kさんより詳細なアドバイスを頂きましたので、アドバイスの内容 の把握、また製作記事の再読等を行いました。

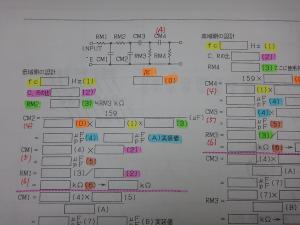

 再読の結果、やはり私の判断におかしいところが有り、計算を見直していま す。ただ計算の見直しを行っても、計算結果の数値が合わない結果となってい ます。

 製作記事の最後に、筆者による試聴のためのチャンデバの作成回路が掲載さ れていました。驚くことにその回路は、今まで2か月間の詳細な記事で掲載さ れた回路とは違う回路でした。

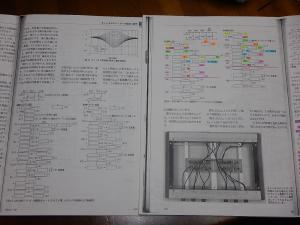

 2か月間の詳細な記事の回路図です。

 この回路図が試聴用の回路図として変更されています。最終段の抵抗が省略されおり、今までの計算では成立しなくなりました。試聴用の回路には、入力部が100kΩの抵抗でアースされており、これが入力インピーダンスと判断できれば、プリ出力インピーダンス10kΩですのでハイ受けとなります。

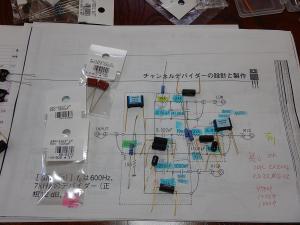

 ただ乗りかかった船ですので、とりあえず試聴用の回路図で組んでみました。

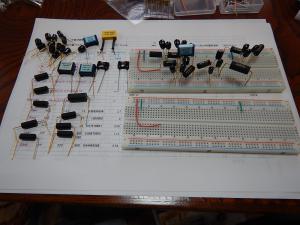

まずは、前回の回路をばらします。

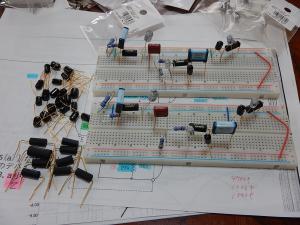

 とりあえず、汎用品の部品で組みます。
組み終わり、あとは入出力端子の取り付けです。

 筆者は、3種類のチャンデバの製作記事を発表されいますのでどれかの回路 図で制作出来る思っています。

  引きつ続き取り組みます。
