プリアンプ再制作

このエントリーをはてなブックマークに追加
2018年11月16日


 前回製作したプリアンプですが、完成し音も無事に出ましたが、ハムノイズが止まりません。又最初の実体配線図の出来が悪く、製作中に色々と修正を加えた為、内部配線が無残な姿に成りました。その為再組み立てをすることにしました。

 恥を晒しますが、何かの参考になればと思い修正箇所を列記します。

 ① 実体配線図の出来が悪く全体の構想に不備があった。(アンプ全体      を把握していなかった。)

 ② 身近で入手できる材料で制作した。

   平ラグは入手できる最大の 12P で計画した。その為一部の部品は
   上下2段となり部品配置が煩雑となり、結果ハンダ鏝が入らない、コンデ   ンサー表面を焦がす当、非常に見栄えが悪くなった。

 ③ 平ラグを最初からシャシーに組み込んだため、トランス類が重く取り回し   に苦労した。結果配線の出来が非常に悪くなった。

 ④ アース配線は、アース母線(錫メッキ線)方式に拘ったため錫メッキ線の   ハンダの出来が悪かった。(ハムの原因かも。)

 ⑤ シャーシ塗装時、充分に乾燥させづに器具類を取り付けた為、塗装表面に   傷が入り見栄えが悪くなった。


 以上の理由で再組み立てとしました。

 * 再組み立て

  アンプ再組み立ては、シャーシ、トランス、コンデンサー、真空管の配置は 当初のままとします。再制作の最初の計画は、CR型イコラライザー回路を追 加で組み込み計二回路にする予定でしたが、実際に平ラグを配置した所、平ラ グの追加設置がシャーシスペースの関係で設置出来ない事が分かりました。
 残念。

  組み立ては最初に記載しました様に、平ラグを先に組み立て、完成平ラグを  シャーシにマウントする方式としました。

  平ラグは調べた所最大 20P が有りましたので、全ての部品を1段で設置出  来ました。

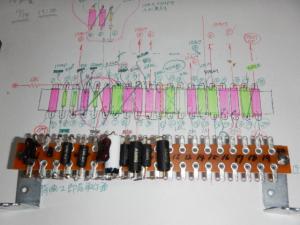

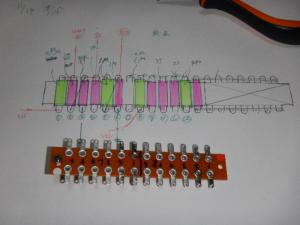

 イコライザー及びプリ部平ラグ部品配置図、部品予備配置

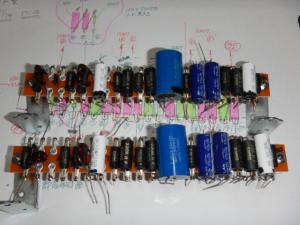

 イコライザイ、プリアンプ平ラグ左右チャンネル分完成


 終段カソードフォロアー用平ラグ配置図

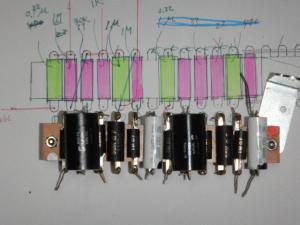

 同平ラグ完成

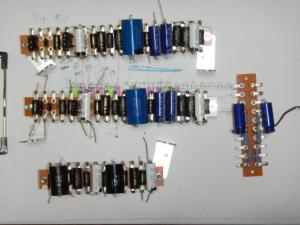

 全完成平ラグ、右端は前回からのヒーターバイアス用電源回路です。


 今回は平ラグだけの取り回しでしたので、半日程度で完成しました。

 あとはシャーシに組み込み、真空管ソケットに配線接続するだけです。

 前回に比べ圧倒的に早く出来そうです。

 コンデンサー類も焦がさず綺麗にセット出来ました。

 次回はセット状況を報告します。
