吸引(真空)ポンプセットアップ

このエントリーをはてなブックマークに追加
2019年05月21日


 吸引(真空)ポンプのセットアップを行いました。

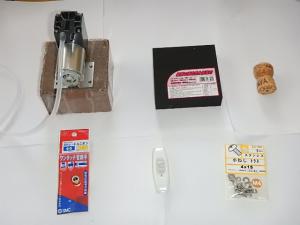

 入手した材料ですが、



 右上から左に シャンパンのコルク栓、防振材、100角ブロック

 右下 4.0㎜ ネジ 6φ 空気チューブ用アダプター (両方とも不使用)

 まずは、はんだ吸引から。

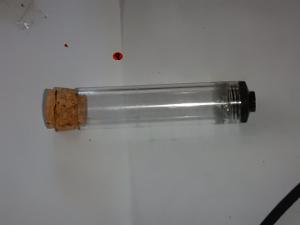

 吸い取りはんだの貯留チャンバー後方に、コルクで栓を取り付けます。

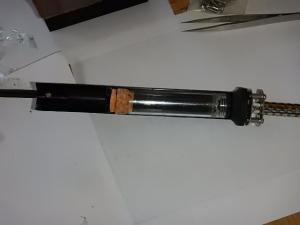

 そのコルク栓に穴を明け、

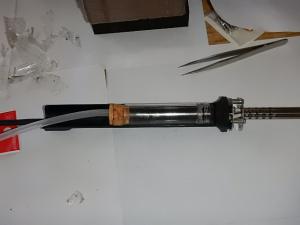

 付属のチューブを差し込めば完成です。



 ポンプは兼用する為チューブの固定はしていません。吸引で負圧の為問題は有りません。

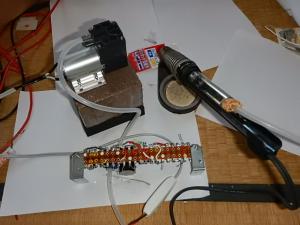

 早速試してみました。



 結果は上々で気持ちよくはんだが吸い取られます。

 レコード吸着

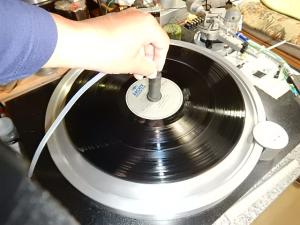

 レコード吸着は、吸引チューブに吸引用アダプターを差し込むだけで直ぐの出来ました。

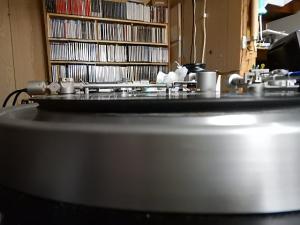

 吸着前です。



 分かりずらいですが、左端のレコードと吸着シート部がU字になっています。

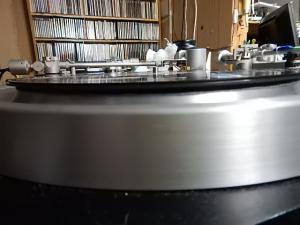

 吸着後です。



 上記と同じ個所のU字がつぶれて吸着しています。

 吸着に掛かる時間が早くなり、真空度も増したようで、吸着保持時間も25分程度持つようになりました。

 結果は非常に良好です。安価で良いものが出来ました。

 大いに満足しています。

 yhh


次回の日記→

←前回の日記

レス一覧

  1. yhhさん、

    おめでとうございます。

    やりましたね !!

    byK&K at2019-05-21 19:05

  2. yhh さん こんばんは

    仕事が早いですね。
    アンプの修理がまた楽しくなるのでは
    こちらレコードはガラスのスタビライザーで我慢してます。

    byいなかのクラング at2019-05-21 20:29

  3.  K&K さん、

     予想以上の結果でした。

     特にはんだ吸引がそんなに吸うかという程でした。

     ただ吸い込みチューブの位置が直通ですので、はんだが吸い込みチューブに入りそうで、なんらかの仕切り(邪魔板)が必要です。

     もう一工夫です。

     yhh


     yhh





    byyhh at2019-05-21 20:41

  4. yhhさん

    なんだかすごい物が出来そうですね。
    はんだを分離するならamazonで

    https://www.amazon.co.jp/s?k=goot+TP-100%2F200F+%E6%9B%BF%E3%83%95%E3%82%A3%E3%83%AB%E3%82%BF%E3%83%BC&__mk_ja_JP=%E3%82%AB%E3%82%BF%E3%82%AB%E3%83%8A&ref=nb_sb_noss

    こんなのは如何でしょうか?

    byhelicats at2019-05-21 22:01

  5. helicats さん、今晩は。

     ご案内の物は完全にポンプ内蔵の専用機ですね。

    正直いって、手の出ない商品です。今回は吸着シート用ポンプがメ

    インで探していましたら、はんだ吸い取り機改修の情報が有り、真

    似をしました。

     結果は既に書いていますが、出来過ぎの感が有るものでした。

     一人喜んでいます。

     yhh

    byyhh at2019-05-21 23:02

  6. yhhさん

    紹介したかったのは本体でなく
    goot TP-100/200F 替フィルター (3セット入り)価格: ¥ 324
    の方です。

    分離に丁度良いと思います。

    byhelicats at2019-05-22 09:24

  7. hericats さん、お早うございます。

     はんだ分離フィルターだったのですね。早とちりしてしました。

    スチールウールなので空気抵抗が付かない様に市販のステンレスた

    わしをほぐして、吸い込み穴の前に取り付けたいと思います。

    情報有難うございます。

     yhh

    byyhh at2019-05-22 09:56
