EL845結シングルに変更

このエントリーをはてなブックマークに追加
2020年01月21日


 先日の日記で EL84 3結 パラシングルの音質が芳しくなく、またヒーター電流が少々オーバーとなっていたので、5結 シングルに変更しました。

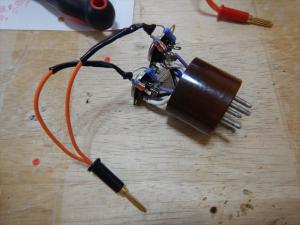

 変更前の3結パラシングル。


 配線変更時とんでもない配線をしており、配線を行った本人がなにいがなにやらさっぱりわからない状態になりました。

 入力グッリド配線にシリーズで1.2KΩを入れ、その後10Ωで2系統に分ける配線をしていました。やはり音質が芳しくなかったのはこの辺りが原因のようです。真空管アンプは少々変な配線をしても音が出るところが怖いところですね。

 シングルに変更したので電圧も変わりましたので、電圧調整抵抗を 132Ωを600Ωに変更しました。

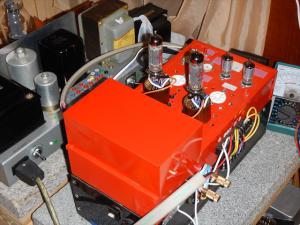

 変更後アンプにセットしました。


 音は正常になりました。ただ出力が 2.5W 程度ですので、92dBのスピーカーでもドラム等の強打では、クリップします。声楽、小編成の音楽には向いているようです。

 これはこれで楽しめそうです。

 出力管を取り換えて楽しみたい思います。

 yhh

次回の日記→

←前回の日記

レス一覧

  1. yhhさん

    >電圧調整抵抗を 132Ωを600Ωに変更しました。

    出力管の電源電圧の調整に抵抗を使用するのは、どうなんでしょうね?

    ※とにかくインピーダンスを低くしたい部分ですが

    byhelicats at2020-01-23 09:26

  2. helicats さん、お早うございます。

     ”出力管の電源電圧の調整に抵抗を使用するのは、どうなんでし うね?”

     確かに仰る通りです。パラ接続をシングルに変更したためプレート電圧が上昇しました。EL84 のプレート電圧は、他の4球に比べ低いのでやむをえづ抵抗器で減圧しました。

     シングルに変更した時、冷静に考えますと EL84 迄範囲を広げたことが間違いだったと気づくべきでした。一応 EL84 の動作確認が取れましたので、これにてお役御免とします。他の4球で使用したいと思います。

     yhh

    byyhh at2020-01-23 11:07
