MCヘッドアンプ途中経過

このエントリーをはてなブックマークに追加
2020年06月29日


 MCヘッドアンプが、配線を含め全ての作業が終了ししました。

 パネル面です。(正面も背面も有りません。流れに沿った配置です。)

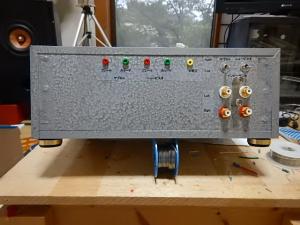

 電圧測定端子を設けました。常時測定できます。

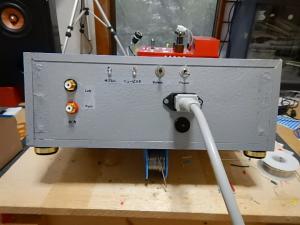

 電源スイッチ、サブミニ、ニュービスタ切り替えスイッチ、出力端子です。

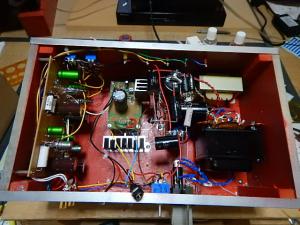

 内部写真です。内部は殆ど電源回路になりました。

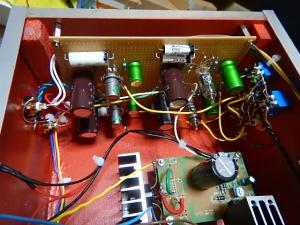

 ヘッドアンプ基盤です。

 先ずはヒーター回路から測定しました。大きなミスが有りました。電源トランスのヒーター巻線の選定を間違えていました。定電圧回路の電圧損失、電流損失を見越していませんでしたのでヒーター電圧が5.3V程度までしか上昇しません。

 対応は手持ちのトランスを外付けヒーター電源としました。
別トランスにする事のメリットは、先にヒーターを点火すればB電源の上昇は抑えられます。

 その後各部電圧を測定しました。電圧はほぼ回路図どうりでした

 装置にセットし、音出しを行いましたが最初の危惧のとうり、盛大にハムノイズが出ました。

 サブミニチュア管系統は、音は出ましたがニュービスタ管系統は残念ながら音は出ませんでした。

 ハムノイズは、電源を切った状態でも装置に接続すれば盛大に出ます。
また原因の追究です。

 何も難しい、神経質なMCヘッドアンプに手を出した事をを少々後悔しています。昇圧トランスでも充分すぎる音が聴けてるのに。

 とは言っても乗りかかった船、最後まで手を尽くすつもりです。
