ノイズ対策 ~ACのクリーン化~

このエントリーをはてなブックマークに追加
2018年01月26日

AC100Vをクリーン化する為、ノイズ対策を行いました。
ヘッドホン用なので対策は軽微です。
・ノイズ発生源の対策
・PC周辺機器の電源ラインの対策
・PCの電源ラインの対策



【ノイズ発生源の対策】
家庭内のノイズ発生源に出来るだけノイズフィルタを入れます。
対象は冷蔵庫・換気扇・エアコン・IH使用機器・電子レンジ・電気毛布等ノイズの多い機器
使用したフィルタはクランプコアです。
クランプコアはケーブル径に応じて内径13mmや19mmといった大型の物を使いました。



【PC周辺機器の電源ラインの対策】
PCの周辺機器の電源ラインには自作ノイズフィルタとクランプコアを入れます。
対象はモニタ・プリンタ・ルータ・光回線終端装置です。
各機器から延びるデータラインにもクランプコアを入れます。
自作ノイズフィルタのフィルムコンデンサは低容量の物(0.1μF)に換えてます。



【PCの電源ラインの対策】
PCの電源ラインには自作ノイズフィルタとクランプコアを入れます。
自作ノイズフィルタはPC1台につき1個です。
チョークコイルとクランプコアが効きすぎると出音に影響しました。
対策は効きすぎない程度に調整します。

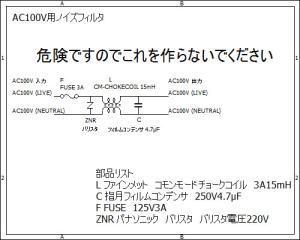

自作ノイズフィルタの回路図

自作ノイズフィルタは適当に作った物です。
100均で売ってたACケーブルと、これも100均で売ってた台所用品のタッパを使って作りました。
「この日記を見て作ったけど使ったら火事を起こした」なんて事が起こり得ます。
決してこれを作らないでください。

(2018-1-27追記)
PC構成概略図のFilter1に該当します。
