ノイズ対策 ~CPU用電源が発生するノイズ その15~

このエントリーをはてなブックマークに追加
2018年04月27日

これまでCPU用電源のノイズ対策は以下の通りです。
・ノイズ対策としてローパスフィルタを作成し、試作5を採用した
・ローパスフィルタ回路に使っているコンデンサの突入電流対策としてオンディレイ回路試作3を採用した

ここで以前の日記を振り返ってみます。
自作PC3の記録 ~凶悪なノイズ源の発見 それはCPU~
でこんな事を書いてました。

> と思って仮説を立ててみました。
> ATX12Vへの12V給電(CPU駆動用の12V)した電流の負荷変動がPicopsuのDC-DCコンバーターに影響して5V系3.3V系にノイズを誘発したのでは?
> 対策は2通り
> ・ATX12Vへの12V給電(CPU駆動用の12V)は別電源(たぶんこれが正解)
> ・ATX12Vへの12V給電(CPU駆動用の12V)部にローパスフィルタを入れる(ローパスフィルタで負荷変動を吸収しようという考えです)

2通りある対策の後者をやっと実現できたと思います。
なので、今度は前者を確認してみたいと思います。



ACアダプタを2台用意します。
1台目はPC用の電源、2台目はCPU駆動用の外部電源です。
PCを電源ONしたら、CPU駆動ONの信号に従って外部電源でCPUを駆動する訳です。

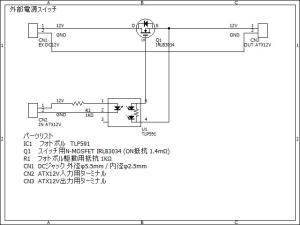

その外部電源スイッチ回路です。

スイッチにはNch-MOSFETを使いました。
これは以前のオンディレイ回路の比較結果を参考にしたからです。
実際にはACアダプタを接続するDCジャックの抵抗が高いので、ここまで低抵抗のMOSFETでなくとも良いと思います。
フォトボルを使ったのは、この基板内では2つの電源を絶縁しておきたかった為です。
マザーボード上で2つの電源のGNDを接続する形にして、この基板を介するグラウンドループを遮断しておきます。

フォトボルを使わない場合は、MOSFETをローサイドでスイッチする方法が採れます。



組んだばかりでエージングしていない状態ですが、USB-DACの音を確認してみました。
試作5との比較です。
高音は少々粗い
音場の広がりはこちらが良い



こちらの対策でも結構いける感じがします。
上述の仮説は正しいのかもしれません…



(2018-04-27 追記)
外部電源スイッチ製作から1日経過。
ハンダ付け箇所のエージングは進んだと思います。
高音の粗さは収まってきています。
ですが、全体的にノイズが一皮被っている感じです。
外部電源化してもノイズ対策は必要だと思います。

この場合のノイズ対策はACアダプタ電源に対して行う事になると思います。
これまで作ってきたローパスフィルタを、こちらの対策にも入れる事になるのでしょう…

その場合、外部電源化は無意味になりそうです。
外部電源化するならノイズの少ないシリーズ電源が必要なのでしょう…

でもCPUを駆動する電源のノイズは、どんな経路でUSB-DACに影響するのでしょうか?
マザーボード上でノイズがUSBに直接入り込む経路があるんでしょうね…
(2018-04-27 追記は以上)



(2018-04-28 追記)
外部電源スイッチ製作から2日経過。
外部電源化のエージングを続行中です。
大きな変化が現れました。
外部電源側のノイズがUSB-DACに乗ってないと感じる程、USB-DACからの音がクリアになっています。
何がどうなってるのか判りません…

マザーボード上で何か変化が起こっている様な気がします。

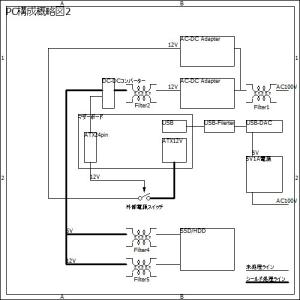

現在の構成を残しておきます。

【マザーボード】 ASRock製 H110M-ITX
【CPUクーラー】 Thermalright AXP-200 Muscle (ファンレスで使用)
【CPU】 Intel製 Celeron G3900
【メモリ】 Crucial製 DDR4-2133 8GBytex2枚 合計16GByte
【HDD】 WD製3.5inchHDD(SATAケーブルにシールド品を使用)
【OS】 Microsoft製 Windows10pro x64
【ヘッドホン】 Sony製 MDR-7506改造品
【USB-DAC】 Sony製 PHA-2
【USB-DAC用電源】 自作5V1A電源 (TPS7A4700秋月キット使用)
【USB-DAC用USBケーブル】 Furutech製 GT2 0.6m
【USB-DAC用USBフィルタ】 AudioQuest製 JITTERBUG

【LAN-HUB】 AlliedTeresis製AT-GS910/8

【PC側電源】 Minibox製 Picopsu-120、ACアダプタ12V65W 秋月GF65I-US1250
【外部電源】 外部電源スイッチ、ACアダプタ12V65W 秋月GF65I-US1250

【Filter】 Filter1,Filter2,Filter4,Filter5


LAN-HUBのAC100Vは上図とは別のFilter1を経由して更にクランプコアに3重巻き。
PCとの接続は極普通のケーブルを使用してクランプコアに4重巻き。
ただし、リンクは10Mbpsへ落としてます。

PCにマウスやキーボードやモニターを接続しません。
別のPCからリモートデスクトップを使って操作してます。
リモートデスクトップを最小化しておけばLAN上のトラフィックも減るので、PCにノイズが乗る可能性を減らせます。

プレーヤソフトはPlayPcmWinを中心に、その他にWaveFilePlayerやSony製ハイレゾプレーヤソフトを使用してます。
音楽再生時にアップサンプリングを使用しません。
必要ならPlayPcmWinに付属するWWOfflineResamplerを使ってリサンプリングしたファイルを用意してから再生してます。
主にDXD音源から192KHzへ落とす事に使ってます。
CD音源はリッピングしたら無加工で聴いてます。

音楽ファイルはWav形式としてPCのローカルディスクに保存してます。
なので音楽再生時は常にローカルディスクから読み込んでます。
ただし、音楽ファイルの原本はファイルサーバに保管してあり、バックアップ等管理はファイルサーバ上で行ってます。
(2018-04-28 追記は以上)



(2018-04-29 追記)
外部電源スイッチ製作から3日経過。
試作5との比較です。
高音に若干癖がある
音場はとても広い
低音が良く出てる

高音はACアダプタのノイズの影響かな?
音場は1KHz近辺のS/N比が影響するので、外部電源化でそのあたりのノイズが減ったと見えます。
低音は試作5の低音担当のコンデンサの内部抵抗が高いとかそのあたりの影響と思います。
(2018-04-29 追記は以上)



(2018-04-30 追記)
外部電源スイッチ製作から4日経過。
高音の若干の癖は少々減ったと思うものの依然として残っています。
外部電源スイッチの出力側に試作5を接続して試してみました。
不要なのでチョークコイルは短絡させてます。
高音の癖が取れました。 この場合でも試作5は機能している様です。
(2018-04-30 追記は以上)



(2018-05-01 追記)
マザーボードを交換して試してみます。
以下構成変更点です。
【マザーボード】 MSI製 H110I-PRO
【CPU】 Intel製 Celeron G3930
【メモリ】 Panram製 DDR4-2133 8GBytex2枚 合計16GByte
【SSD】 WD製 WD Blue WDS250G1B0A 250GByte
HDDはそのまま使用しています。

ASRock製マザーボード+試作5の環境との比較です。

先ずは外部電源スイッチや試作5は無しです。
高音が強い
ザラツキがあり荒らしい

試作5のみです。
高音はほんの少しシャリつく
音場は同様
低音は同様

外部電源スイッチのみです。
高音はシャリつく
音場は広い
低音は良く出てる

外部電源スイッチ+試作5(チョークコイル無)です。
高音は繊細さが増した感じがするが、音量を上げると聞き疲れする印象
音場は広い
低音は良く出てる
(2018-05-01 追記は以上)



(2018-05-02 追記)
マザーボードを交換して試してみます。
以下ASRock製マザーボードの構成からの変更点です。
【マザーボード】 ASUS製 H110I-PLUS
【CPU】 Intel製 Celeron G3930
【メモリ】 Panram製 DDR4-2133 8GBytex2枚 合計16GByte
【SSD】 Crucial製 MX500 CT250MX500SSD1 250GByte
HDDはそのまま使用しています。

ASRock製マザーボード+試作5の環境との比較です。

先ずは外部電源スイッチや試作5は無しです。
ややザラツキがある

試作5のみです。
高音は同様
音場は同様
低音は同様

外部電源スイッチのみです。
高音は同様
音場は広い
低音は良く出てる

外部電源スイッチ+試作5(チョークコイル無)です。
高音は良い
音場は広い
低音は良く出てる
(2018-05-02 追記は以上)



(2018-05-03 追記)
ASUS製マザーボードの構成で外部電源スイッチ+試作5(チョークコイル無)のまま放置してました。
ASRock製マザーボード+試作5の環境との比較です。
高音はとても良い
音場はとても広い
低音は良く出てる

この組み合わせはとても良いです。
(2018-05-03 追記は以上)



(2018-05-04 追記)
ASUS製マザーボードの構成で外部電源スイッチ+試作5(チョークコイル無)ですが、不満点が出てきました。
時折違和感を感じます。
試作5のチョークコイル有には無かったものです。
今はチョークコイル有で低抵抗化したコンデンサを使ったフィルタを試してます。

今度は試作5のチョークコイルに1000μFx10個のコンデンサアレイを組み合わせたフィルタです。
コンデンサは既に2日ほど電圧をかけてエージングしてました。
基板に組み込んで半日ほどですが、なかなか良い感じです。が、低音や音場の広さをもっと欲しいとも感じます。

今後は1000μFでさらにコンデンサアレイ化を進めるか、それとも10000μFのコンデンサアレイを試すか、悩み中です。
音場の広さを出すにはコンデンサのアレイ化を増す必要があるのですが、低音を出すにはコンデンサの容量が必要です…
(2018-05-04 追記は以上)



一応お約束の一言です。
本記事は個人的な実験の記録です。
機能を保証するものではありません。
また安全も保証できません。
試したい方は自己責任でお願いします。

次回の日記→

←前回の日記
