【記事追加】JBL 4770Aを入手しちゃいました!

このエントリーをはてなブックマークに追加
2019年12月28日

【このブログのご案内ページへ】

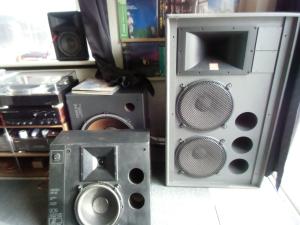

JBL 4770A ¥550,000(1台、1992年頃) (回路図も発見)

 PA用なんでハイファイ志向の皆様からは、かなり退かれてしまいますが、昔から15インチ(38cm)ダブルウーファーモデルが欲しかったのと激安だったことから地雷覚悟で入手しちゃいました。ちなみに入手に要した元手はkefのiQ90×2本とiQ60c、それにEVのSentry500SBV2本を下取りにし追金10万です。

 もちろん入手前はネットでかなり調べましたが、最悪、使い物にならなかった場合でもバラしてパーツで売り払えば、20万くらいになりそうなんで、年末年始、充実した時間を過ごそうと思い入手しました。

 以下、長文ですが自分の電子日記からの抜粋です。

 2週間前、ハードオフ4店のパトロールで目を付けてたペアで税込22万円のJBL大型PAスピーカーを見に行くことにした。

 社宅住まいでは近所迷惑になるため、殆ど使えないKEFの左右とセンターのスピーカーを片付けて車に積んだまま帰省したのでハードオフに一番乗りをし、査定してもらうことにした。

 KEFの査定中、JBLの大型スピーカーには良質なアンプをつないでもらい「マイCD」を5枚くらい持ち込んで徹底的にチェックをした。特に左右の音質差や大音量で音割れがしないかを確認したかったので客の少ない時間帯に一番乗りしたのだ。

 査定結果は6万円とマアマア‥目標としては10万円だったが事前にネットで調べたら元々4万くらいで、震災で倒れた痕跡がガッツリ残っているのと、丸10年の経年変化で木目調塩ビシートのつぎ目が剥がれかけの状態なんで売却タイミングとしてはギリギリセーフと判断し、売ることにして追加で自宅のEV Sentry500SBVも下取りにし差し引き10万円の追金で買うことにした。

 今回の最難関は大型スピーカーの輸送と搬入で、当初は近くのホームセンターで畳サイズの合板を買って無償で軽トラを借りようかと企んだが、ハードオフの店員3人がかりで現物を運んでもらいアルトに入るか確認したら、前席を手前まで引き出してシートを起こせばギリギリ1本入るため、自宅まで2往復して運ぶことにした。

 運んだのは良いのだけど、1人で1本110kgのスピーカーをどうやって自宅のリビングに搬入するか‥案ずるより産むが易しで、大型冷蔵庫を搬入する要領でアルトから降ろすときにスピーカーを起こし、傷が付かないよう地面にビニールの簡易畳を敷いてスピーカーを起こしたまま左右に揺すって歩かせ、窓際まで来たら再び寝かせてリビングに押し込み、部屋の中でスピーカーを起こすと1本目の搬入が完了した。毛布やタイルカーペットを使って極力キズ付かないようにしたが、元々がPAスピーカーで小さなキズだらけだったから倒したり起こしたりも予想以上に楽だった。

 1本目の搬入後、今度はアルトにエレクトロボイスのメインスピーカー2本を積んでハードオフに戻り、査定をさせたら事前協議どおり5万円で計11万が下取額になって自己負担は10万円となった。

 で、肝心の大型スピーカーの音質は、素のままで聴くとラジオ、または学校の校庭や体育館で使われるラッパ型のスピーカーで聴かされるようなビックリするほどキンキンした音質で、直径38cmのダブルスピーカーの外観からは全く予想ハズレの残念な音質‥これは店舗で試聴したときからの想定内で、PA用のスピーカーはセッティング時のイコライジングが必須なんで自宅のAVアンプで自動調整をし、細かなところは手動で調整したら、ほぼ望み通りの音質になって、アンプのボリューム位置が時計の9時くらいで爆音状態で小型スピーカーでのインストアライブと言うより野外ライブの会場で聴けるような腹に響くサウンドで映画やコンサートものではドンピシャな音質。おそらく社宅なんかで鳴らしたら即座に110番通報されるだろう(汗)
 今回、初めてJBLを使ってみたが、巷(ちまた)で良く言われる「JBLって酷い音」と言う話は本当で、確かにポン付けではマトモな音にならず、それなりの調整をしないと良い音で鳴ってくれないから良く分かったが、セッティングを詰めれば詰めるほど、体にぶつかってくるようなサウンドになってきて、調整2日目の土曜日の午後には思わず表情が緩んでしまうようになった。
 しかし、最近の曲をピュアオーディオ的に聴くには、もう少し細部を煮詰めないと只の大音量拡声器に毛が生えた程度かもしれないので、今後、アンプ2台を使ってのバイアンプ駆動方式も検討中ですが、やはり「JBLは挑み甲斐がある」ってのは、こういうことだったんですね!

【写真追加】
・12月29日(日)
 自宅の大掃除もせずにスピーカーの大掃除をしました。特にウーファーのコーン紙やエッジの下半分にはホコリが何層も堆積し歯ブラシを使ってキレイにしました。箱の中には足場の金具やコンクリート片も入ってました。(写真なし)

 ネットワークはコンプレッションドライバー用にコンデンサーだけの超シンプルなもので、同等品の新しい素子に交換しても良いかも知れません。各ユニットにつながっているスピーカーケーブルは酸化し黒ずんでいたので先端をカットして被覆を剥いてハンダメッキをしてからつなぎ直しました。

 当面、ウーファー用の防護ネットは外しておく予定で来春に初孫が遊びに来るとき戻そうと思ってます(笑)
【トップページへ戻る】
【このブログのご案内ページへ】

【12月30日(月)記事追加】

 12月27日(金)に我が家に来てから4日目となりますが、極力スピーカーから音を出すようにしていたせいか予想以上に鳴り方が良くなってきました。

 いちおう自分的リファレンスとしてはAKGのK701をヘッドフォン専用アンプで聴いた時の力強い低音とシルキーで爽やかな高音が出せることを目標にしていまして、AVアンプSC-LX901のほうでイコライジング調整をした結果、嫁(と言うよりムコ様のようなガタイですが‥)入り?初日の酷い音がウソのような音質になりました。

 今朝はBS4Kで録画していたイ・ムジチ合奏団の「四季」を再生してみましたが映像付きということもあってヴァイオリンのリアルな再現もできることを確認できました。そもそもPA用だからこそ音源のジャンルを選り好みできず、ロックやポップス系の電子音から生演奏アコースティック音源まで観客に正確に届ける必要がありますから、かえって使い手の技量が問われてしまいます(汗)

 見た目からすると大雑把でガサツな音しか出せないようですがボリュームを絞っても音が痩せることがなく、お昼前の時間帯にパソコンで書き込みしながら-50dBほどの小音量で音楽をBGM的に流していても豊かな低音や音の明瞭度がキープできるので、ちょっと無理して買った甲斐がありました。

 前置き長くなりましたが、なぜにワザワザ記事を追加したかと言うと"ぺぶるす"様の書き込みをヒントに追加投資0円でバイアンプ駆動ならぬトリプルアンプ駆動方法を思いついたからです。

 現在、このスピーカをドライブしているアンプは、サンスイのAU-α907DRと言うプリメインとして当時の上位機に属するほうですが、まさか15インチウーファ4本も駆動するとは思わずに作られているでしょうから、さすがにお気の毒で予備の907DRを使えば楽になるでしょう。

 問題はコンプレッションドライバーの駆動でサブウーファ駆動用のM90αありますが、突拍子もなくバリバリと雑音が発作する持病があり危険なので丈夫なサブウーファに接続しているのです。

 かと言って70年代後半の60W級プリメインで駆動すると残留ノイズが目立つため、どうしようかとトイレで悩んでいたらAVアンプ内蔵のメインスピーカー出力が遊んでいることに気付きました。

 AVアンプ内蔵とは言え、SC-LX901クラスだとそれなりに「使える」内蔵アンプでしたから、これでコンプレッションドライバーを駆動すれば、実質的にトリプルアンプ駆動が追加投資0円で実現できるので、午後からチャレンジしてみます(笑)

 ちなみに知っている人には常識なのですが、昔、サンスイはJBL正規代理店として実質的にサンスイのアンプとセットで売っていましたから、JBLのスピーカーを鳴らすことは決して非常識ではないのです。
