ラダーケーブルとは何か?

このエントリーをはてなブックマークに追加
2019年06月02日

ラダーケーブルとは?

超簡単に説明すると、絶縁体の接触歪を回避して、静電容量を減らすとの事。
RCAケーブルをラダーケーブルとして作ってみたいと思います。

材料 フジクラ 同軸ケーブル 2.5D-2V 特性インピーダンス:50Ω±2Ω 内部導体構成:1/0.8mm PE絶縁外形:2.7mm シース:PVC(灰) 仕上外形:4.3mm 静電容量:100nF/km 減衰量:50dB/Km(10MHz)

外側の皮膜を等間隔で剥いていきます、むきむきむきむきまっちょまん。

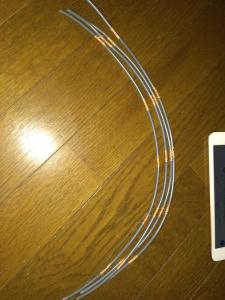

こんな感じで剥けました、これを一定の手順でシールドを切ります。
その後芯線の絶縁体も剥がし、テフロンテープとかで絶縁し接触歪を取ります。

シールドの接続の仕方は・・・ここで疑問が出ました、10cmで切りました
シールドは同軸なので編んであります、もしこれが14cmだったらどうでしょう
やった事あるのは私だけでは無いはず、テレビのアンテナになります(笑

ラダーケーブルの形状をみると、シールドは両端ではありません。
うーん八木アンテナのようになってしまわないかしら

あとRCAのコネクタをつける時、ケーブル片方しか入らないので末端処理が
どうやれば良いのか、よくわかりません。

まぁ作ってみて失敗するのも経験かも知れません。

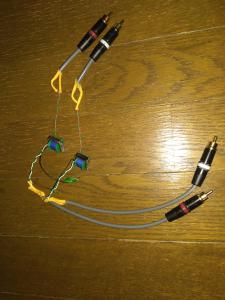

という訳で、できたケーブルはこちらです。



はい、完成!

接触歪が絶縁体が切れる事により(笑

あ・・これラダーケーブルではありませんので、勘違いなさらないでください。
案外時間かかりました、st-71を先につけてしまい、テスターで導通チェック
出来ません。 愚かだ(笑 そしてコネクタがひじょーにハンダのノリが悪い
フラックスが無かったからとも言います。
そして本体は真鍮だったはずなのに、メッキをする為に磁性体です。
磁気を取るのに磁石に擦り付けて取りました。

前はAmazonケーブルに付けていたのをただ移植しただけですが違います。
やはりケーブルによって大分かわりました。

低域のスピード感がとても良く出る、ティンパニのキレが特に良くなりました。
バランスはあまり変わってませんが、低域が速くなった分奥行きも多くなりました。
少し高域が気持ち落ちた気がする、Amazonケーブルの同軸が磁性体でしたし。
今回は銅の0.8mmにして、タイミングを合わせたかっただけなので
結果には満足しています、エイジングでまた変わるかな

なんだかんだで、トランスの音の方が好みのようです。

追加
高域出て来た良かった、低域のティンパニが今までとは全然違う鳴り方。
前はドドドドだったけど、ドコドコドコとなるようになったコレはかなり違う。
気が向いたらラダーケーブルに挑戦したいと思います。

そして気づいたこのケーブルPVCだったわ。
