2019年11月17日

2019年7月初めに、
家庭用蓄電池システムELIIY POWER Power YIILE3を、
にゃんす邸からふかひれ邸へ引越しする作業に立会い
一般家庭でどのような効果をもたらすのか、
見せていただくことができました。

Power YIILE 3のお引越しと再試聴＠ふかひれ邸訪問記

Power YIILE3の後段にトランスを入れると、
トランスが唸る現象を目の当たりにしましたが、
あれから4か月経過し、いろいろと新しいアクセサリも
投入されたようで使いこなしもこなれた頃でしょう。

その間に我が家では電源環境のノイズ計測器
Greenwave Broadband EMI Meterを入手したこともあり
Broadband EMI Meterによる電源環境の計測と
Greenwave Dirty Electricity Filterを投入した際の
変化などを観察することになりました。

◆◆◆まずは腹ごしらえ◆◆◆

伺う前にふかひれさんに早朝整理券を入手して頂いた
Japanese Soba Noodles 蔦で腹ごしらえ。
前々回は醤油Sobaでしたが、今回は塩Sobaでした。

11/19を最後に代々木上原へ移転するということで、
このラーメンを食すことができるのは
おそらくこれが最後になるでしょうね。

◆◆◆まずは現状を計測◆◆◆

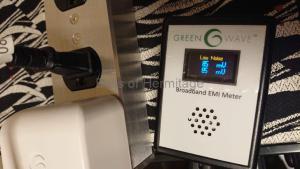

手始めにふかひれ邸のパソコンや無線LANルータなどが
接続されている壁コンセントのノイズを
Broadband EMI Meterを使って計測してみました。

1250～1300mv程度のノイズが計測されています。

参考までにこの壁コンセントに
Dirty Electricity Filterを接続すると
1000mvほど削減され200mv台まで落ちます。

◆◆◆シアター機材の電源環境◆◆◆

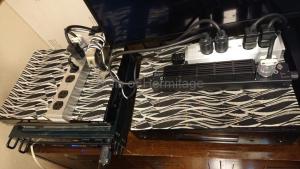

電源配線についてザックリと以下のような感じです。

エアコン用独立壁コンセント
┃
Chikuma PS-660T※
┃┃
VOLT AMPERE GPC-TQ×2
┃┃┃┃┗ROTEL RB-1592SE
┃┃┃┗ROTEL RB-1592SE
┃┃┗ROTEL RB-1582MK2S
┃┗YAMAHA MX-A5000
ELIIY POWER Power YIILE3
┃
三菱電機 インバータ用ラインノイズフィルタ FR-BLF※
┃
Chikuma PS-22DB※
┃┃┃┗Pioneer UDP-LX800
┃┃┗KLARK TEKNIK DN370
┃┗KLARK TEKNIK DN370
KOJO TECHNOLOGY Force bar H1P※
┗AVプリアンプ Marantz AV8805

※は前回はなかった機器です。

KOJO TECHNOLOGY Force bar H1Pや
三菱電機 インバータ用ラインノイズフィルタ FR-BLF
などに加え、各所にアモルメットコアが
投入されているのも目に留まり、トランスの唸りや
ノイズ対策に力を入れているのがわかります。

◆◆◆Broadband EMI Meterによる計測◆◆◆

これに実際にBroadband EMI Meterを使って
計測した値を追記してみましょう。
※画像の枚数制限のため写真は省略

エアコン用独立壁コンセント
┃
Chikuma PS-660T ◆280mv前後
┃┃
VOLT AMPERE GPC-TQ×2 ◆270mv程度
┃

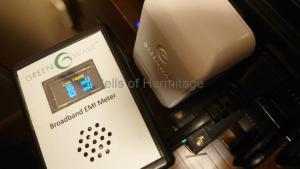

ELIIY POWER Power YIILE3 ◆1000mv弱
┃
三菱電機 FR-BLF
┃
Chikuma PS-22DB ◆1000mv弱
┃
KOJO TECHNOLOGY Force bar H1P ◆410mv前後

Broadband EMI Meterによる計測の結果を見ると、
上流にあるエアコン用の独立壁コンセントは
ノイズが少なく、質がよいことがわかります。

しかし、Power YIILE3からはインバータノイズが
計測されているようで1000mvと高い値を示しています。
もBroadband EMI Meterのスピーカーからは
非常に甲高いキーンとした音がしています。

Broadband EMI Meterの検知範囲において
三菱電機 FR-BLFは数値に表れる効果はありません。

ハムイレーサ機能搭載した電源タップ
KOJO TECHNOLOGY Force bar H1Pは
Power YIILE3から発生するインバータノイズを
大幅に削減できているということが分かります。

◆◆◆Dirty Electricity Filterの効果は？◆◆◆

ここからはDirty Electricity Filterを
上流から順番に各所に追加して
その計測結果を比較していきます。

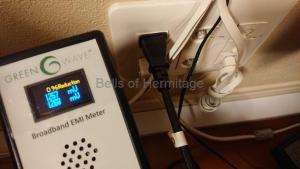

①Chikuma PS-660T
Dirty Electricity Filter追加前：280mv前後
↓
Dirty Electricity Filter追加後：85mv程度

②VOLT AMPERE GPC-TQ
Dirty Electricity Filter追加前：270mv程度
↓
Dirty Electricity Filter追加後：65mv程度

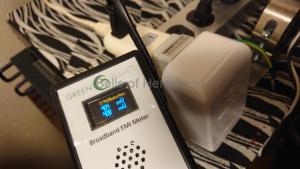

③ELIIY POWER Power YIILE3
Dirty Electricity Filter追加前：1000mv弱
↓
Dirty Electricity Filter追加後：400mv前後

④KOJO TECHNOLOGY Force bar H1P
Dirty Electricity Filter追加前：410mv前後
↓
Dirty Electricity Filter追加後：384mv程度

上流の比較的クリーンな部分①②は
追加することで2桁まで計測値が下がります。
③のPower YIILE3も計測値が大幅に下がり
60%程度削減されています。
④についてはわずかに5％程度しか変化がありません。

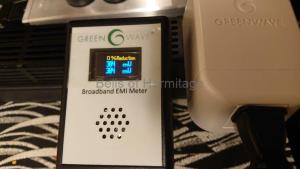

ここで一番効果の高かった③に
Dirty Electricity Filterを追加した状態で
Force bar H1Pの値を計測してみました。

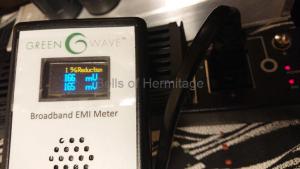

⑤Dirty Electricity Filter⇒Force bar H1P
Dirty Electricity Filter追加前：410mv前後
↓
Dirty Electricity Filter追加後：165mv前後

165mvというと、、Broadband EMI Meterの
スピーカーから出る音もかなり小さくなります。

整理すると以下のような数値の変化となります。

1000mv→Force bar H1P→410mv→DE Filter→384mv
1000mv→DE Filter→400mv→Force bar H1P→165mv

Force bar H1Pは、唸りの原因となる
供給電源に混入した直流成分を減衰させる機能を
搭載しているとメーカーの説明にには書かれています。
その前段階で余分なノイズを取り除いておく方が、
その性能を発揮するのかもしれません。

◆◆◆導入前後の比較をした結果◆◆◆

導入前後の音の比較もしてみましたが、
導入後は音の倍音や余韻の広がりが多層化して
低音は締まって質感のよい低音になりました。

簡易的とはいえノイズ計測器を使うことで
実際に数値を見ながらノイズフィルタを導入する
ポイントを探ることができるので非常に便利ですし、
実際に導入してみて聴感上も良好な結果でした。

このあとにゃんすさんが持ち込んだ
アモルメットライントランスや
ASUKAのノイズフィルタなども試しましたが
画像がもう掲載できないのでここまでとします。

結果的にASUKAのノイズフィルタとともに
Dirty Electricity Filterも
置いて帰ることになりました。

ふかひれさん、お招き頂きありがとうございました。
