アースフィルタ完成いたしました。ご協力有難うございます

このエントリーをはてなブックマークに追加
2019年11月19日

アースフィルタの定数と効果が確認できたので、研究?発表しておきます。

アンプなどの電気機器は、電圧が絶えず変動するので追従させるのには今迄の4700pFでは、電圧が掛かった後の電流が流れるまでに電荷が貯まるタイムラグがあったのか、低域が緩く高域も滑らかにリバーブが掛かったようになっていた。


インピーダンスをアースの出口で一定にする事で、アース自体がもつインダクタを無くしたため高域でインピーダンスが上がることがなくなり、空間に吸い込まれるような高域になる。インピーダンスが低い方が電流による音の表現が増えると思い極力下げた。

パーツによる影響が大きいので、オーディオ用として耐えられるものを探した。

バーンインを60時間して、パーツ本来の音が出るようになった後確認して、コレが最適解だと思えるものになりました。



持論展開中(を
アースは無限の静電容量を持つコンデンサーなので、無限すぎてESLがあるようです、少し前までは近くに静電容量を持たせて、インピーダンスが整えば音が良くなると確信してましたが、静電容量を多く近くに持たせると電圧が上昇下降する時に電荷の移動にラグが生じて、応答が遅れゆったりとした音になってしまいました。

VSRの1Ωは海神無線さんに1つ残ってますが、今後入手しにくいのと少し音に緩さをかんじたので、他の物を探した所MPC74 0.1Ω 5Wという金属板抵抗を見つけました
これは少しVSRにあった音場の広さを感じませんが、実にニュートラルな音が出ました。

コンデンサーは、セラミックを試した所VSRに似た音場の広さを感じましたが、ピエゾ効果でそうなっているのか、ボーカルがあっちの方に逝っちゃって霞を食べてるような、一聴するとSNが高く良い音に聴こえました。

静電容量の低い物を探すと、雲母しかありませんでした。
海神無線さんでシルバード・ディップマイカ1pFを購入してみました。

少し曇る高域がキンキンする、低域は少し雑だがキレは良い。
60時間のバーンインが終わると、これは・・・凄いありえんくらい良い音だ。
不満な点がありませんでした。

追記 2020/03/29

材料から抵抗をなくしました、アースの線に並列にコンデンサのリードの間隔を1cmほど空けて、アース線が抵抗の代わりになるように付けてください。

下記の抵抗部分はアース線を切って抵抗とコンデンサをつけている古い物なので、上記のアース線を切らずにコンデンサを乗せる方法と置き換えてください。

作り方 古いバージョンです

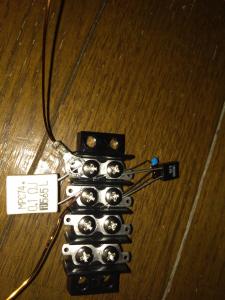

材料 MPC74 0.1Ω 5w×1 シルバード・ディップマイカ1pF500V×1

アースの線に並列に画像転載
パーツをつけます、アースしたい機器に出来るだけ近い位置直接付けるくらいが良いです。

60時間悶々と過ごします、電圧がアースにかかっていればバーンイン出来るので待機電力でも良いかも知れませんが、音を出しておく方がいいかもしれません。

コレでインピーダンスが0.1Ωになるので、この区間を通るときは0.1Ωという事です。
アンプ側から見たらフラットな0.1Ωのアースが繋がってることになります。


マンションでアースはノイズが、という場所でも電圧が変動しても並列回路で電圧差が解消するので、音は良くなると思います。
100Ω切ったアースだとしても、0.1Ωが擬似的に作れますので騙されたと思って試してみて下さいませ。

MPC74は50円程マイカは250円程なのでワンコインです。

ps
抵抗とコンデンサーを1つだけ使って下さい、増やすと電圧の変動に追従が遅れると思います、そちらの音が好きなら強制はしませんが(´∀`)

コレ売れたかな・・・たわし売れるなら売れたかも知れないな


ひとりごと
どの位の方が試しているのか知りたいので、使ってますとか付けてます的な事が分かると、投稿して良かったなと言うモチベーションが上がりますので、良ければ使ってます的な事を書いてくれてると嬉しいです。

過去に騙されて4700pFを買ってしまった人はUSBがあれば、それは5Vのパスコンに使いましょう()
私もMKT1813を流用してUSB端子ターミネーター()に使いました。
大地とアース棒間のインピーダンスは下がりませんのでご注意をただのフィルタです。

注)電気を扱う部分なので設置の際には安全に考慮して下さい、何か起こった際に私は一切の責任を負いません、自己責任でお願いします。
